Phụ kiện thay thế cho thiết bị trao đổi nhiệt Funke

Thiết bị trao đổi nhiệt Funke được ứng dụng trong nhiều hệ thống công nghiệp nhờ thiết kế dạng tấm nhỏ gọn, khả năng truyền nhiệt hiệu quả và dễ dàng tháo lắp khi cần vệ sinh, bảo trì. Đối với các hệ thống vận hành liên tục, việc duy trì tình trạng ổn định của tấm trao đổi nhiệt, gioăng làm kín và các phụ kiện cơ khí là yếu tố quan trọng để đảm bảo hiệu suất truyền nhiệt và hạn chế sự cố trong quá trình sản xuất.

Phụ kiện thiết bị trao đổi nhiệt Funke là nhóm linh kiện dùng cho quá trình thay thế, bảo trì, sửa chữa hoặc phục hồi hiệu suất thiết bị. Các phụ kiện này cần được lựa chọn theo đúng model, kích thước, vật liệu, kiểu tấm, kiểu gioăng và điều kiện làm việc thực tế của hệ thống.

NETECS cung cấp phụ kiện thiết bị trao đổi nhiệt Funke theo model, bản vẽ kỹ thuật hoặc mẫu thực tế, đáp ứng nhu cầu thay thế tấm, gioăng, bulong siết, phụ kiện khung và các chi tiết liên quan cho nhiều ngành công nghiệp như thực phẩm, đồ uống, hóa chất, xử lý nước, HVAC, làm lạnh công nghiệp, dầu khí và năng lượng.

Cấu tạo cơ bản của thiết bị trao đổi nhiệt dạng tấm Funke

Thiết bị trao đổi nhiệt dạng tấm Funke thường gồm một cụm nhiều tấm kim loại được ép chặt trong bộ khung. Mỗi tấm có các lỗ phân phối lưu chất và bề mặt dập gân nhằm tạo dòng chảy phù hợp cho quá trình truyền nhiệt. Gioăng được lắp trên từng tấm để làm kín kênh dòng chảy, đồng thời phân tách hai môi chất nóng và lạnh.

Cấu tạo dạng tấm giúp thiết bị có diện tích truyền nhiệt lớn trong không gian lắp đặt nhỏ. Tuy nhiên, hiệu quả vận hành của thiết bị phụ thuộc rất nhiều vào độ chính xác của tấm, độ đàn hồi của gioăng, lực siết khung và tình trạng bề mặt trao đổi nhiệt.

Khi một trong các bộ phận này xuống cấp, thiết bị có thể xuất hiện hiện tượng rò rỉ, giảm công suất trao đổi nhiệt, tăng chênh áp hoặc tiêu hao năng lượng cao hơn bình thường. Vì vậy, phụ kiện thay thế cần được kiểm tra và lựa chọn đúng kỹ thuật trước khi lắp đặt.

Các nhóm phụ kiện thiết bị trao đổi nhiệt Funke

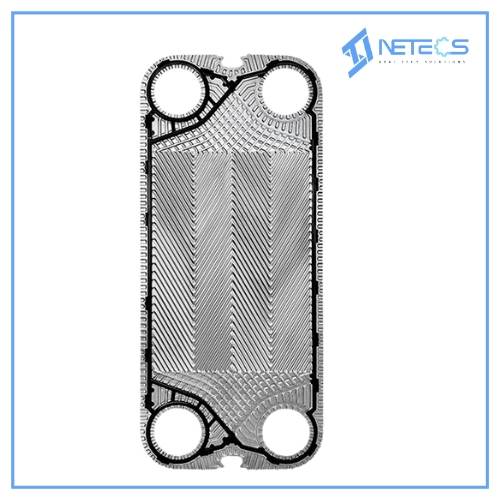

Tấm trao đổi nhiệt Funke

Tấm trao đổi nhiệt là bộ phận trực tiếp tiếp xúc với lưu chất và thực hiện quá trình truyền nhiệt. Trên bề mặt tấm có các đường gân được thiết kế để tăng độ rối dòng chảy, nâng cao khả năng trao đổi nhiệt và hạn chế bám cặn trong điều kiện vận hành phù hợp.

Tấm trao đổi nhiệt Funke cần được thay thế khi xuất hiện các dấu hiệu như ăn mòn, thủng, biến dạng, nứt, bám cặn nặng hoặc không còn đảm bảo hiệu suất truyền nhiệt. Việc sử dụng tấm không đúng model hoặc sai vật liệu có thể làm thiết bị khó ép kín, gây rò rỉ hoặc làm giảm tuổi thọ toàn bộ cụm tấm.

NETECS hỗ trợ cung cấp tấm trao đổi nhiệt Funke theo model, kích thước, mẫu thực tế hoặc thông tin kỹ thuật của thiết bị.

Gioăng trao đổi nhiệt Funke

Gioăng trao đổi nhiệt Funke có nhiệm vụ làm kín giữa các tấm và định hướng dòng chảy của lưu chất trong thiết bị. Gioăng thường phải chịu tác động đồng thời của nhiệt độ, áp suất, hóa chất, lực ép và chu kỳ tháo lắp bảo trì.

Sau thời gian sử dụng, gioăng có thể bị chai cứng, co ngót, phồng rộp, nứt, bong khỏi rãnh hoặc mất khả năng đàn hồi. Khi đó, thiết bị dễ bị rò rỉ tại mép tấm hoặc không thể làm kín sau khi vệ sinh.

Tùy từng dòng thiết bị, gioăng có thể là dạng dán keo, dạng gài hoặc dạng cố định theo thiết kế riêng. Khi thay gioăng, cần xác định đúng kiểu lắp, vật liệu gioăng và điều kiện vận hành để đảm bảo độ kín lâu dài.

Phụ kiện khung và chi tiết cơ khí

Bên cạnh tấm và gioăng, thiết bị trao đổi nhiệt Funke còn sử dụng nhiều chi tiết cơ khí để giữ ổn định toàn bộ cụm tấm. Các chi tiết này ảnh hưởng trực tiếp đến lực ép, độ thẳng hàng và độ an toàn khi vận hành.

Một số phụ kiện thường cần kiểm tra hoặc thay thế gồm:

·       Bulong siết

·       Đai ốc

·       Thanh dẫn hướng

·       Tấm ép cố định

·       Tấm ép di động

·       Chân đỡ thiết bị

·       Cao su hoặc chi tiết bảo vệ khung

·       Phụ kiện kết nối đường ống

·       Chi tiết cơ khí theo bản vẽ hoặc mẫu thực tế

Nếu các phụ kiện khung bị mòn, cong vênh, kẹt ren hoặc không còn đảm bảo lực siết, cụm tấm có thể bị ép không đều, gây rò rỉ hoặc làm hư hỏng gioăng trong quá trình vận hành.

Vật liệu tấm và gioăng cho thiết bị trao đổi nhiệt Funke

Lựa chọn vật liệu là yếu tố quan trọng khi thay thế phụ kiện thiết bị trao đổi nhiệt Funke. Mỗi loại lưu chất, nhiệt độ và áp suất làm việc sẽ yêu cầu vật liệu khác nhau để đảm bảo độ bền và khả năng làm kín.

Đối với hệ thống nước sạch, HVAC hoặc làm mát thông thường, vật liệu inox và gioăng cao su phổ biến có thể đáp ứng tốt. Với môi trường có hóa chất, nước biển, dung môi hoặc tính ăn mòn cao, cần xem xét các vật liệu cao cấp hơn như Titanium, SMO254, Hastelloy hoặc gioăng FKM tùy điều kiện thực tế.

Dòng thiết bị Funke thường gặp

Thiết bị trao đổi nhiệt Funke có nhiều dòng khác nhau, trong đó các dòng dạng tấm có gioăng thường được sử dụng rộng rãi trong công nghiệp. Một số dòng phổ biến có thể kể đến như:

Việc lựa chọn phụ kiện cho từng dòng cần dựa trên model cụ thể, cấu tạo tấm, kích thước ép, kiểu gioăng và điều kiện vận hành của thiết bị.

Model thiết bị trao đổi nhiệt Funke có thể cung cấp phụ kiện

NETECS hỗ trợ cung cấp phụ kiện thay thế cho nhiều model thiết bị trao đổi nhiệt Funke. Một số model tham khảo gồm:

Danh sách model trên chỉ mang tính tham khảo. Nếu model thiết bị không nằm trong bảng, khách hàng có thể gửi hình ảnh nameplate, kích thước tấm, hình ảnh gioăng hoặc mẫu thực tế để NETECS kiểm tra và tư vấn phương án phù hợp.

Khi nào nên kiểm tra và thay phụ kiện Funke?

Phụ kiện thiết bị trao đổi nhiệt Funke nên được kiểm tra định kỳ, đặc biệt sau các chu kỳ vận hành dài hoặc sau khi thiết bị được tháo ra vệ sinh. Việc phát hiện sớm các dấu hiệu bất thường giúp hạn chế nguy cơ dừng máy và giảm chi phí sửa chữa.

Doanh nghiệp nên cân nhắc thay phụ kiện khi gặp các tình trạng sau:

·       Lưu chất rò rỉ tại mép tấm hoặc khu vực cổng kết nối.

·       Công suất gia nhiệt hoặc làm mát giảm rõ rệt.

·       Thiết bị cần nhiều thời gian hơn để đạt nhiệt độ yêu cầu.

·       Chênh áp tăng, lưu lượng giảm hoặc dòng chảy không ổn định.

·       Gioăng bị chai, nứt, phồng, biến dạng hoặc rơi khỏi rãnh.

·       Tấm bị ăn mòn, thủng, cong, xước sâu hoặc bám cặn khó xử lý.

·       Khung ép, bulong hoặc thanh dẫn hướng có dấu hiệu xuống cấp.

·       Thiết bị không còn làm kín tốt sau khi vệ sinh và lắp lại.

·       Hệ thống vận hành trong môi trường ăn mòn, nhiệt độ cao hoặc áp suất thay đổi liên tục.

Thay thế phụ kiện đúng thời điểm giúp thiết bị duy trì khả năng truyền nhiệt, hạn chế thất thoát năng lượng và bảo vệ các bộ phận còn lại khỏi hư hỏng lan rộng.

Những điểm cần chú ý khi chọn phụ kiện cho thiết bị Funke

Phụ kiện thiết bị trao đổi nhiệt Funke không nên lựa chọn chỉ dựa trên hình ảnh bên ngoài. Trong thực tế, các tấm trao đổi nhiệt có thể giống nhau về hình dáng nhưng khác nhau về kích thước, góc gân, độ dày, vị trí lỗ, rãnh gioăng và chiều dài ép.

Khi đặt phụ kiện thay thế, cần kiểm tra các yếu tố sau:

·       Mã model thiết bị.

·       Số serial hoặc thông tin trên nameplate.

·       Kích thước tấm trao đổi nhiệt.

·       Vật liệu tấm đang sử dụng.

·       Vật liệu gioăng đang sử dụng.

·       Kiểu gioăng: dán keo, gài hoặc dạng thiết kế riêng.

·       Loại lưu chất nóng và lạnh.

·       Nhiệt độ vận hành.

·       Áp suất làm việc.

·       Mức độ ăn mòn hoặc yêu cầu vệ sinh của hệ thống.

·       Tình trạng khung ép, bulong siết và thanh dẫn hướng.

Đối với thiết bị Funke có cấu hình đặc biệt như dòng an toàn hoặc hệ thống yêu cầu chống trộn lẫn lưu chất, việc xác định đúng thiết kế tấm và gioăng càng quan trọng hơn trước khi thay thế.

Ứng dụng của phụ kiện thiết bị trao đổi nhiệt Funke

Phụ kiện thiết bị trao đổi nhiệt Funke được sử dụng trong nhiều hệ thống cần truyền nhiệt ổn định và tiết kiệm không gian lắp đặt. Một số ứng dụng phổ biến gồm:

·       Hệ thống làm mát nước công nghiệp

·       Hệ thống gia nhiệt trong dây chuyền sản xuất

·       Hệ thống HVAC, chiller và boiler

·       Nhà máy thực phẩm và đồ uống

·       Nhà máy hóa chất

·       Xử lý nước và nước thải

·       Công nghiệp dầu khí

·       Hệ thống thu hồi nhiệt

·       Làm lạnh công nghiệp

·       Các dây chuyền sản xuất có lưu chất ăn mòn hoặc độ nhớt thay đổi

Tùy từng ngành, yêu cầu về vật liệu tấm, vật liệu gioăng, khả năng chịu nhiệt, khả năng chống ăn mòn và tiêu chuẩn vệ sinh sẽ khác nhau. Vì vậy, việc tư vấn phụ kiện cần dựa trên điều kiện vận hành thực tế thay vì chọn theo danh mục chung.

Lợi ích khi thay đúng phụ kiện thiết bị trao đổi nhiệt Funke

Thay đúng phụ kiện giúp thiết bị trao đổi nhiệt Funke duy trì hiệu suất ổn định và giảm rủi ro trong quá trình vận hành. Đây là yếu tố quan trọng đối với các nhà máy có hệ thống trao đổi nhiệt hoạt động liên tục.

Các lợi ích có thể đạt được gồm:

·       Khôi phục khả năng truyền nhiệt của thiết bị.

·       Giảm nguy cơ rò rỉ giữa các tấm.

·       Hạn chế hiện tượng trộn lẫn hai dòng lưu chất.

·       Giảm chênh áp bất thường.

·       Tối ưu năng lượng cho hệ thống gia nhiệt hoặc làm mát.

·       Rút ngắn thời gian bảo trì.

·       Kéo dài tuổi thọ cụm tấm và khung thiết bị.

·       Hạn chế dừng máy ngoài kế hoạch.

Ưu điểm khi đặt phụ kiện thiết bị trao đổi nhiệt Funke tại NETECS

NETECS hỗ trợ khách hàng lựa chọn phụ kiện dựa trên dữ liệu thực tế của thiết bị, không tư vấn theo hướng chung chung. Mục tiêu là xác định đúng phụ kiện cần thay, đúng vật liệu sử dụng và đúng điều kiện vận hành của hệ thống.

Ưu điểm khi lựa chọn NETECS:

Hỗ trợ cung cấp tấm, gioăng và phụ kiện khung cho nhiều model Funke.

Tư vấn theo model, nameplate, bản vẽ hoặc mẫu thực tế.

Hỗ trợ lựa chọn vật liệu cho môi trường nước, hóa chất, nhiệt độ cao hoặc ăn mòn.

Có thể tư vấn phụ kiện cho hệ thống trao đổi nhiệt thông thường và hệ thống yêu cầu an toàn cao.

Hỗ trợ kiểm tra thông tin trước khi báo giá.

Phù hợp cho nhu cầu bảo trì, sửa chữa và thay thế định kỳ trong nhà máy.

Thông tin cần gửi khi cần báo giá phụ kiện Funke

Để NETECS kiểm tra và tư vấn chính xác, khách hàng nên cung cấp các thông tin sau:

·       Hình ảnh nameplate của thiết bị.

·       Model hoặc serial thiết bị.

·       Hình ảnh tấm trao đổi nhiệt hiện tại.

·       Hình ảnh gioăng hiện tại.

·       Số lượng tấm hoặc gioăng cần thay.

·       Kích thước tấm nếu có.

·       Vật liệu tấm và gioăng đang sử dụng.

·       Loại lưu chất trong hệ thống.

·       Nhiệt độ và áp suất làm việc.

·       Tình trạng hư hỏng hoặc vấn đề đang gặp phải.

Trường hợp khách hàng không có đầy đủ thông tin, NETECS có thể hỗ trợ kiểm tra dựa trên hình ảnh, mẫu phụ kiện hoặc thông số vận hành hiện có.

Liên hệ tư vấn phụ kiện thiết bị trao đổi nhiệt Funke

Nếu doanh nghiệp đang cần thay thế tấm trao đổi nhiệt, gioăng làm kín, bulong siết hoặc phụ kiện khung cho thiết bị trao đổi nhiệt Funke, hãy liên hệ NETECS để được hỗ trợ tư vấn.

NETECS cung cấp phụ kiện thiết bị trao đổi nhiệt Funke theo model, bản vẽ kỹ thuật hoặc mẫu thực tế, giúp hệ thống vận hành ổn định, hạn chế rò rỉ và duy trì hiệu suất truyền nhiệt trong quá trình sản xuất.
