Van bướm điều khiển khí nén Genebre Model 5111 – Van bướm wafer actuator khí nén cho hệ thống công nghiệp

Van bướm điều khiển khí nén Genebre Model 5111 là dòng van bướm wafer dùng bộ truyền động khí nén để đóng/mở lưu chất nhanh trên đường ống công nghiệp. Theo thông tin từ Genebre, model 5111 là butterfly valve wafer type, thân bằng gang dẻo GGG-40, trục và đĩa van bằng inox 316, seat PTFE có vòng đệm EPDM, nhiệt độ làm việc từ -25°C đến 180°C và áp suất làm việc 10 bar. Model này đi kèm bộ truyền động khí nén GNP, phù hợp cho các hệ thống cần thao tác đóng/mở nhanh và có định hướng tự động hóa.

Trong vận hành thực tế, van bướm điều khiển khí nén thường được chọn khi doanh nghiệp cần một giải pháp shut-off hoặc đóng/mở điều khiển từ xa cho đường ống có kích thước từ trung bình đến lớn, trong khi vẫn muốn tối ưu không gian lắp đặt và chi phí hơn so với một số loại van khác. Nếu chọn đúng cấu hình, model như Genebre 5111 có thể mang lại lợi thế rõ ràng về tốc độ thao tác, khả năng tích hợp và sự gọn gàng trên tuyến ống.

Đối với khách hàng B2B như kỹ sư cơ điện, đội instrument, mua hàng kỹ thuật, bảo trì nhà máy hoặc nhà thầu thi công hệ thống, Genebre 5111 là một model đáng cân nhắc nếu cần van bướm wafer điều khiển khí nén cho nước, utility hoặc các lưu chất công nghiệp tương thích. Bài viết này tập trung theo hướng thực dụng: van là gì, điểm mạnh ở đâu, nên chọn thế nào, lắp đặt ra sao và cần chuẩn bị gì để nhận báo giá đúng cấu hình.

1) Sản phẩm là gì?

Genebre Model 5111 là van bướm wafer điều khiển khí nén. Cấu hình cơ bản của model này gồm phần thân van bướm wafer và bộ truyền động khí nén GNP của Genebre. Theo mô tả chính thức, thân van dùng gang dẻo GGG-40, trục và đĩa van dùng inox 316, seat PTFE kết hợp vòng đệm EPDM, face to face theo DIN 3202 K1 và working pressure 10 bar. Đây là cấu hình rất thực dụng cho nhiều hệ thống công nghiệp cần đóng/mở nhanh và có yêu cầu tự động hóa.

Về nguyên lý hoạt động, van bướm dùng đĩa van xoay quanh trục để mở hoặc đóng dòng chảy. Khi kết hợp với actuator khí nén, quá trình đóng/mở không còn phụ thuộc vào thao tác tay gạt mà được thực hiện bằng khí nén cấp vào bộ truyền động. Genebre cũng nêu rằng dòng pneumatic actuator của hãng hoạt động theo cơ chế rack and pinion quarter turn 90°, dùng khí nén hoặc khí không ăn mòn ở mức áp suất phù hợp theo từng model actuator.

Khác với van bi khí nén thường dùng cho các cỡ nhỏ hoặc môi trường cần độ kín kiểu bi-seat, van bướm khí nén như model 5111 phù hợp hơn cho nhiều đường ống có đường kính lớn hơn, nơi doanh nghiệp cần một giải pháp gọn, đóng/mở nhanh và tương đối kinh tế. Đây là dòng van thiên về chức năng đóng/mở và tự động hóa quy trình hơn là điều tiết liên tục với độ chính xác cao.

Genebre 5111 phù hợp khi cần:

• Đóng/mở nhanh bằng khí nén.
• Kết nối wafer gọn giữa hai mặt bích.
• Giảm không gian lắp đặt so với một số loại van khác.
• Tích hợp tín hiệu điều khiển trong hệ thống tự động hóa.
• Dùng cho utility line hoặc process line tương thích.

2) Ưu điểm chính

Khi đánh giá một van bướm điều khiển khí nén như Genebre 5111, nên nhìn vào bài toán vận hành thực tế thay vì chỉ nhìn tên model. Với model này, các ưu điểm nổi bật nằm ở sự gọn gàng, khả năng tự động hóa và cấu hình vật liệu khá rõ ràng từ nhà sản xuất.

• Điều khiển khí nén đóng/mở nhanh: Actuator khí nén giúp van phản hồi nhanh, phù hợp cho các hệ thống cần thao tác đóng/mở thường xuyên hoặc điều khiển từ xa.
• Thiết kế wafer tiết kiệm không gian: Kết nối wafer giúp van gọn hơn trong nhiều tuyến ống so với các kiểu thân lớn hơn.
• Vật liệu đĩa và trục inox 316: Đây là điểm cộng thực tế cho nhiều môi trường nước và utility tương thích.
• Seat PTFE với EPDM backup ring: Cấu hình này cho thấy model có định hướng dùng trong các hệ thống cần dải nhiệt làm việc tương đối rộng.
• Phù hợp tự động hóa: Dễ đưa vào hệ thống có điều khiển khí nén, tủ điện hoặc logic PLC qua cụm điện từ và phụ kiện đi kèm.
• Thân gang dẻo phù hợp ứng dụng công nghiệp phổ thông: Đây là vật liệu rất thường gặp cho van bướm utility và process line.

Một lợi ích thực tế khác là khả năng cân bằng giữa hiệu quả vận hành và chi phí triển khai. Trong nhiều hệ thống nước, utility hoặc line process vừa phải, van bướm khí nén wafer là lựa chọn thực dụng hơn so với một số cấu hình van lớn và nặng hơn, trong khi vẫn giữ được khả năng đóng/mở tự động rõ ràng.

Gợi ý chọn nhanh:

• Nếu hệ thống cần van khí nén cho line wafer: Genebre 5111 là ứng viên đáng xem xét.
• Nếu ưu tiên kết cấu gọn và đóng/mở nhanh: van bướm khí nén phù hợp hơn nhiều lựa chọn khác.
• Nếu có định hướng điều khiển từ xa hoặc tự động hóa: model này phù hợp để đưa vào shortlist kỹ thuật.

Lỗi hiểu sai thường gặp:

• Cho rằng van bướm khí nén luôn phù hợp cho mọi môi trường chỉ vì có actuator.
• Chỉ nhìn vật liệu đĩa mà bỏ qua seat và giới hạn nhiệt độ.
• Không kiểm tra áp suất khí nén cấp cho actuator trước khi chốt cấu hình.

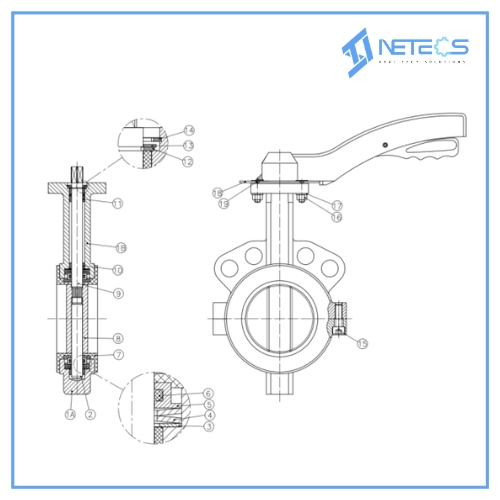

3) Phân loại / cấu tạo

Để mua đúng và dùng đúng Genebre 5111, cần hiểu rõ cấu tạo cơ bản của van và actuator. Theo thông tin công bố của Genebre, model 5111 là butterfly valve wafer type với các đặc tính vật liệu khá rõ. Một số nhà phân phối cũng mô tả đây là cụm van hoàn chỉnh với actuator tác động đơn hoặc tác động kép tùy cấu hình.

Cấu tạo cơ bản thường gồm:

• Thân van: Gang dẻo GGG-40 hoặc EN-GJS-400 theo nguồn tham khảo.
• Đĩa van: Inox 316.
• Trục van: Inox 316.
• Seat: PTFE với EPDM backup ring.
• Actuator khí nén: GNP actuator của Genebre.
• Kiểu actuator: Có thể là double acting hoặc spring return tùy cấu hình cung cấp từ nhà phân phối.
• Kết nối: Wafer, lắp giữa hai mặt bích.

Các hướng phân loại thường gặp:

• Theo kiểu actuator: tác động kép hoặc tác động đơn có lò xo hồi.
• Theo kích cỡ: các nguồn thương mại thường chào từ DN50 đến DN200, nhưng nên xác nhận lại theo cấu hình chào bán thực tế.
• Theo tiêu chuẩn mặt bích lắp kèm: PN10/16 hoặc ANSI 150 theo một số nguồn thương mại.
• Theo ứng dụng: nước, utility, process liquid tương thích.

Điểm cần lưu ý là khi mua van khí nén, không nên chỉ hỏi “van model 5111” mà phải xác nhận rõ kiểu actuator, áp suất khí nén cấp, kiểu tác động, có đi kèm van điện từ hay không, có bộ hiển thị vị trí hay công tắc hành trình hay không. Đây là những yếu tố ảnh hưởng trực tiếp đến phạm vi cung cấp và giá chào.

4) Ứng dụng thực tế

Genebre 5111 phù hợp nhất cho các hệ thống cần van bướm khí nén kiểu wafer, thao tác nhanh và tích hợp được vào điều khiển khí nén.

Hệ thống nước kỹ thuật và utility
Đây là nhóm ứng dụng rất phù hợp. Với vật liệu thân gang dẻo, đĩa inox 316 và seat PTFE/EPDM, model này phù hợp cho nhiều utility line dùng nước hoặc các lưu chất tương thích.

Hệ thống HVAC, nước lạnh, nước nóng tuần hoàn
Van bướm wafer khí nén rất phù hợp cho các tuyến nước có yêu cầu đóng/mở tự động hoặc cần shut-off từ xa.

Process line công nghiệp tương thích
Trong một số dây chuyền công nghiệp, model này có thể dùng cho các lưu chất tương thích với vật liệu thân, đĩa và seat. Tuy nhiên, luôn cần đối chiếu đúng compatibility trước khi chốt mua.

Hệ thống tự động hóa dùng khí nén
Đây là điểm mạnh rõ ràng. Khi nhà máy đã có hạ tầng khí nén, một van như Genebre 5111 rất thuận tiện để tích hợp đóng/mở từ xa, liên động hoặc điều khiển tập trung.

• Utility water.
• Hệ HVAC và chilled water line.
• Process water.
• Các line cần shut-off tự động bằng khí nén.
• Các hệ thống mặt bích dùng cấu hình wafer.

Lưu ý khi áp dụng:

• Nếu lưu chất không tương thích với seat PTFE/EPDM, cần kiểm tra lại trước khi mua.
• Nếu cần fail-safe khi mất khí, nên xem xét cấu hình spring return.
• Nếu line làm việc gần giới hạn nhiệt độ, phải xác nhận lại vật liệu làm kín và điều kiện áp suất thực tế.

5) Thông số kỹ thuật (bảng)

Bảng dưới đây tổng hợp các thông tin chính từ nguồn Genebre và nguồn thương mại tham khảo để hỗ trợ bước sàng lọc ban đầu. Khi chốt đơn hàng, nên xác nhận lại theo datasheet hoặc chào giá chính thức của nhà cung cấp.

Ghi chú quan trọng:

• Không nên chốt mua chỉ dựa vào một bảng tóm tắt.
• Cần xác nhận đúng kiểu actuator, seat và phụ kiện đi kèm.
• Nếu hệ thống dùng tiêu chuẩn mặt bích đặc biệt, phải kiểm tra compatibility trước khi đặt hàng.

6) Hướng dẫn chọn (Selection Guide)

Chọn đúng Genebre 5111 phải đi từ điều kiện vận hành thực tế, không nên chỉ nhìn model van.

• Bước 1: Xác định lưu chất là gì và có tương thích với thân gang dẻo, đĩa inox 316, seat PTFE/EPDM hay không.
• Bước 2: Xác định nhiệt độ và áp suất vận hành thực tế.
• Bước 3: Kiểm tra cỡ van và tiêu chuẩn mặt bích của line hiện hữu.
• Bước 4: Xác định kiểu actuator cần dùng: double acting hay spring return.
• Bước 5: Kiểm tra áp suất khí nén sẵn có trong hệ thống.
• Bước 6: Xác định có cần van điện từ, limit switch box, positioner hay phụ kiện điều khiển khác hay không.

Gợi ý chọn nhanh:

• Nếu line utility dùng wafer và cần tự động hóa: Genebre 5111 là lựa chọn hợp lý.
• Nếu cần fail close hoặc fail open khi mất khí: nên xem spring return.
• Nếu hệ thống chỉ cần đóng/mở từ xa cơ bản: double acting có thể là phương án kinh tế hơn.

7) Hướng dẫn lắp đặt

Hiệu quả của một van bướm khí nén không chỉ nằm ở thân van mà còn ở cách lắp đặt. Nhiều trường hợp van phù hợp nhưng vận hành không ổn do line không sạch, actuator cấp khí không đúng hoặc vị trí lắp thiếu không gian bảo trì.

• Kiểm tra đúng cỡ van, tiêu chuẩn mặt bích và khoảng hở lắp wafer trước khi lắp.
• Làm sạch đường ống trước khi đưa van vào vận hành.
• Bố trí đủ không gian cho actuator, van điện từ và các phụ kiện điều khiển.
• Kiểm tra áp suất khí nén cấp và chất lượng khí nén trước khi chạy thử.
• Kiểm tra độ kín sau khi lắp và sau giai đoạn commissioning.

Lỗi lắp đặt hay gặp:

• Không chừa đủ không gian cho actuator.
• Dùng khí nén bẩn hoặc không ổn định làm actuator hoạt động kém.
• Không kiểm tra tiêu chuẩn mặt bích nên lắp wafer không chính xác.

8) Dạng cung cấp

Trong mua sắm thực tế, cùng model 5111 nhưng phạm vi cung cấp có thể khác nhau. Có bên chỉ chào van + actuator, có bên chào thêm van điện từ, bộ giới hạn hành trình hoặc phụ kiện khí nén.

• Thiết bị chính: van bướm wafer Genebre 5111 + actuator khí nén.
• Bộ hoàn chỉnh: van + actuator + van điện từ + limit switch box + phụ kiện khí nén cơ bản.
• Gói kỹ thuật: van + tài liệu + chứng từ + hỗ trợ xác nhận cấu hình ứng dụng.
• Option mở rộng: spring return, positioner, bộ lọc điều áp khí nén và các phụ kiện điều khiển khác.

Những điểm nên yêu cầu làm rõ trong báo giá:

• Cỡ van và tiêu chuẩn mặt bích phù hợp.
• Kiểu actuator: double acting hay spring return.
• Áp suất khí nén yêu cầu.
• Có kèm van điện từ, limit switch, positioner hay không.
• Tài liệu kỹ thuật, xuất xứ và thời gian giao hàng.

9) FAQ

Genebre 5111 dùng để làm gì?
Van được dùng chủ yếu để đóng/mở tự động bằng khí nén trên các line wafer công nghiệp.

Model này dùng cho môi trường nào?
Phù hợp cho nước và nhiều utility line hoặc process line tương thích với cấu hình vật liệu thân, đĩa và seat.

Actuator của model này là loại gì?
Theo Genebre, model này đi với GNP pneumatic actuator.

Van có thể dùng spring return không?
Một số nguồn thương mại cho biết có thể có cấu hình spring return hoặc double acting tùy lựa chọn.

Áp suất làm việc của van là bao nhiêu?
Theo Genebre, working pressure của van là 10 bar.

Nhiệt độ làm việc là bao nhiêu?
Theo Genebre, dải nhiệt độ làm việc của van là từ -25°C đến 180°C.

10) Checklist báo giá

Để nhận báo giá nhanh và đúng, nên gửi đủ thông tin ứng dụng ngay từ đầu.

• Tên model: Genebre 5111.
• Kích cỡ van: DN cần dùng.
• Lưu chất: nước, utility water hay process liquid cụ thể.
• Nhiệt độ và áp suất vận hành thực tế.
• Tiêu chuẩn mặt bích line hiện hữu.
• Kiểu actuator mong muốn: double acting hay spring return.
• Áp suất khí nén sẵn có trong hệ thống.
• Có cần van điện từ, limit switch, positioner hay không.
• Yêu cầu chứng từ, xuất xứ và thời gian giao hàng.

Mẫu yêu cầu báo giá ngắn:

• Cần báo giá van bướm điều khiển khí nén Genebre Model 5111 cho hệ thống utility water.
• Kết nối wafer, cỡ theo line hiện hữu, cần actuator khí nén và phụ kiện điều khiển cơ bản.
• Đề nghị chào kèm datasheet, xuất xứ và thời gian giao hàng.

11) Kết luận

Genebre Model 5111 là lựa chọn phù hợp cho các hệ thống công nghiệp cần van bướm wafer điều khiển khí nén, thao tác nhanh, kết cấu gọn và phù hợp cho utility line hoặc process line tương thích. Điểm mạnh thực tế của model này nằm ở cấu hình vật liệu rõ ràng, actuator khí nén GNP, thiết kế wafer và khả năng tích hợp tốt cho hệ thống tự động hóa.

Điểm mấu chốt khi chọn model này không nằm ở việc đây là van bướm khí nén phổ thông, mà ở việc doanh nghiệp có xác định đúng lưu chất, đúng tiêu chuẩn mặt bích, đúng kiểu actuator và đúng phụ kiện điều khiển hay không. Khi các yếu tố đó được chốt rõ, Genebre 5111 là một lựa chọn rất thực dụng cho nhiều hệ thống công nghiệp cần shut-off tự động bằng khí nén.
