Van bướm điều khiển khí nén Genebre Model 5114 – Van bướm inox wafer actuator khí nén cho hệ thống công nghiệp

Van bướm điều khiển khí nén Genebre Model 5114 là dòng van bướm inox wafer được sử dụng cho các hệ thống công nghiệp cần đóng/mở nhanh, kết cấu gọn và dễ tích hợp điều khiển khí nén. Với cấu hình thân van inox 316, seat PTFE có vòng đệm EPDM và thiết kế wafer lắp giữa hai mặt bích, model này phù hợp cho nhiều ứng dụng utility và process line tương thích, đặc biệt khi doanh nghiệp cần shut-off tự động thay cho thao tác tay trực tiếp tại hiện trường.

Trong vận hành thực tế, van bướm khí nén thường được chọn khi nhà máy cần thao tác đóng/mở lặp lại nhiều lần, cần điều khiển từ xa hoặc cần đưa van vào interlock với thiết bị khác. So với van vận hành tay, cấu hình actuator khí nén giúp thao tác nhanh hơn, ổn định hơn giữa các ca vận hành và thuận tiện hơn cho tự động hóa. Nếu chọn đúng cấu hình actuator và phụ kiện điều khiển, Genebre 5114 có thể là một giải pháp rất thực dụng cho các line nước, utility water hoặc process line dùng kết nối wafer.

Đối với khách hàng B2B như kỹ sư cơ điện, kỹ sư instrument, đội utility, bộ phận mua hàng kỹ thuật, bảo trì nhà máy hoặc nhà thầu thi công hệ thống, Genebre 5114 là model đáng cân nhắc khi cần van bướm inox điều khiển khí nén cho các line DN50–DN200 hoặc dải cỡ tương đương theo cấu hình chào bán thực tế. Bài viết dưới đây đi theo hướng thực dụng: sản phẩm là gì, điểm mạnh ở đâu, nên chọn thế nào, lắp đặt ra sao và cần chuẩn bị gì để nhận báo giá đúng cấu hình.

1) Sản phẩm là gì?

Genebre Model 5114 là cụm van bướm inox wafer kết hợp với actuator khí nén để thực hiện thao tác đóng/mở tự động trên đường ống công nghiệp. Phần thân van thuộc nhóm stainless steel butterfly valve wafer type, dùng inox 316 cho thân, trục và đĩa van. Cấu hình seat là PTFE với EPDM backup ring. Khi kết hợp với actuator khí nén phù hợp, van có thể đóng/mở bằng tín hiệu điều khiển thay cho tay gạt cơ khí.

Về nguyên lý hoạt động, van bướm sử dụng đĩa van xoay quanh trục để điều tiết hoặc chặn dòng chảy. Trong cấu hình khí nén on/off, actuator sẽ quay trục van khoảng 90 độ để chuyển trạng thái từ mở sang đóng hoặc ngược lại. Đây là kiểu quarter-turn rất phổ biến trong công nghiệp vì nhanh, gọn và phù hợp cho nhiều ứng dụng shut-off.

Điểm đáng chú ý của model 5114 là thân van inox wafer. So với dòng thân gang, cấu hình inox 316 phù hợp hơn cho nhiều môi trường utility hoặc process line cần vật liệu bền hơn, sạch hơn và tương thích tốt hơn với một số lưu chất. Thiết kế wafer cũng giúp cụm van gọn hơn khi lắp giữa hai mặt bích, phù hợp với nhiều tuyến ống công nghiệp từ cỡ trung bình trở lên.

Genebre 5114 phù hợp khi cần:

• Đóng/mở tự động bằng khí nén.
• Kết nối wafer gọn giữa hai mặt bích.
• Dùng thân inox 316 cho utility hoặc process line tương thích.
• Tích hợp van vào hệ thống điều khiển từ xa.
• Giảm thao tác tay tại hiện trường.

2) Ưu điểm chính

Khi đánh giá một van bướm điều khiển khí nén như Genebre 5114, nên nhìn vào bài toán vận hành thực tế thay vì chỉ nhìn model. Với cấu hình inox wafer actuator khí nén, model này có một số ưu điểm đáng chú ý.

• Thân, trục và đĩa inox 316: Đây là điểm mạnh rõ ràng cho nhiều ứng dụng utility, nước và process line tương thích.
• Seat PTFE với EPDM backup ring: Phù hợp cho nhiều hệ thống cần độ kín ổn định và dải nhiệt làm việc tương đối rộng.
• Thiết kế wafer gọn: Phù hợp cho các line cần tiết kiệm không gian lắp đặt.
• Đóng/mở nhanh bằng actuator khí nén: Tăng tốc độ thao tác và giảm phụ thuộc vào vận hành thủ công.
• Phù hợp cho tự động hóa: Dễ tích hợp van điện từ, công tắc hành trình và hệ điều khiển PLC.
• Dải nhiệt độ làm việc rộng: Cấu hình thân van công khai cho thấy có thể dùng từ -25°C đến 180°C trong điều kiện phù hợp.

Một lợi ích thực tế khác là khả năng cân bằng giữa hiệu quả vận hành và tính kinh tế. Trong nhiều line utility hoặc process line vừa và lớn, van bướm khí nén wafer inox thường là lựa chọn thực dụng hơn so với một số dòng van lớn hơn, trong khi vẫn đáp ứng được yêu cầu shut-off nhanh và điều khiển từ xa.

Gợi ý chọn nhanh:

• Nếu line dùng wafer và cần actuator khí nén: model 5114 là ứng viên đáng xem xét.
• Nếu ưu tiên thân inox cho môi trường nước hoặc process tương thích: đây là điểm mạnh rõ ràng.
• Nếu cần shut-off tự động gọn và nhanh: van bướm khí nén là phương án thực dụng.

Lỗi hiểu sai thường gặp:

• Cho rằng chỉ cần đúng mã thân van là đủ, không cần chốt actuator và phụ kiện.
• Chỉ nhìn vật liệu đĩa mà bỏ qua seat và giới hạn nhiệt độ.
• Không kiểm tra tiêu chuẩn mặt bích và áp suất khí nén đầu vào.

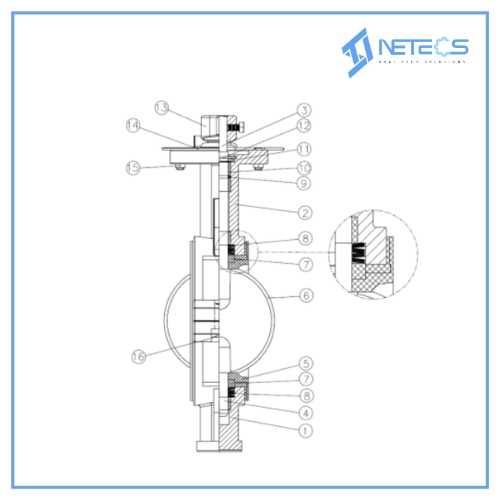

3) Phân loại / cấu tạo

Để mua đúng và dùng đúng Genebre 5114, cần tách rõ phần thân van và phần actuator. Trong thực tế, một cụm van bướm điều khiển khí nén luôn gồm nhiều thành phần hơn là chỉ một thân van đơn lẻ.

Cấu tạo cơ bản thường gồm:

• Thân van: Stainless steel 316 (CF8M).
• Đĩa van: Stainless steel 316.
• Trục van: Stainless steel 316.
• Seat: PTFE với EPDM backup ring.
• Kiểu thân: Wafer type.
• Actuator khí nén: GNP actuator hoặc actuator tương thích theo cấu hình cung cấp.
• Phụ kiện điều khiển: Van điện từ, công tắc hành trình, bộ lọc điều áp, positioner tùy nhu cầu.

Các hướng phân loại thường gặp:

• Theo kiểu actuator: double acting hoặc spring return.
• Theo cỡ van: các nguồn thương mại thường chào DN50–DN200 hoặc DN50–DN250 tùy thị trường, cần xác nhận lại theo chào giá thực tế.
• Theo tiêu chuẩn mặt bích: PN10/16 hoặc tiêu chuẩn tương thích với line hiện hữu.
• Theo mục tiêu điều khiển: on/off cơ bản hoặc có thêm phản hồi tín hiệu hành trình.

Điểm rất quan trọng là khi mua van khí nén, doanh nghiệp không nên chỉ hỏi “Genebre 5114” mà cần xác nhận rõ kiểu actuator, áp suất khí nén cấp, kiểu tác động, có đi kèm van điện từ hay không, có bộ hiển thị vị trí hay công tắc hành trình hay không. Đây là những yếu tố ảnh hưởng trực tiếp đến phạm vi cung cấp và giá chào.

4) Ứng dụng thực tế

Genebre 5114 phù hợp nhất cho các hệ thống cần van bướm inox wafer điều khiển khí nén, thao tác nhanh và kết cấu gọn.

Hệ thống utility water và nước kỹ thuật
Đây là nhóm ứng dụng rất phù hợp. Thân inox 316 và seat PTFE/EPDM giúp model này phù hợp cho nhiều utility line tương thích, đặc biệt khi doanh nghiệp cần đóng/mở tự động.

Hệ HVAC, chilled water và cooling line
Van bướm wafer actuator khí nén là lựa chọn thực dụng cho các line nước cần shut-off từ xa, ít chiếm không gian và dễ tích hợp điều khiển.

Process line tương thích
Trong các dây chuyền công nghiệp có lưu chất phù hợp với inox 316 và PTFE/EPDM, model này có thể dùng như một van đóng/mở tự động tương đối gọn và ổn định.

Skid thiết bị và hệ thống cần điều khiển tập trung
Ở các skid process, cụm utility hoặc cụm thiết bị phụ trợ, việc dùng van khí nén giúp thao tác nhanh hơn, giảm phụ thuộc vào người vận hành và hỗ trợ liên động.

• Utility water.
• Chilled water và cooling line.
• Process water.
• Các line wafer cần shut-off khí nén.
• Các hệ thống cần tích hợp van vào điều khiển tập trung.

Lưu ý khi áp dụng:

• Nếu lưu chất không tương thích với PTFE/EPDM, cần kiểm tra lại trước khi mua.
• Nếu cần fail close hoặc fail open khi mất khí, nên xem cấu hình spring return.
• Nếu line làm việc gần giới hạn nhiệt độ tối đa, phải xác nhận lại điều kiện thực tế trước khi chốt cấu hình.

5) Thông số kỹ thuật (bảng)

Bảng dưới đây dùng để tham khảo trong bước sàng lọc ban đầu. Khi chốt đơn hàng, nên xác nhận lại theo datasheet hoặc chào giá chính thức của nhà cung cấp.

Ghi chú quan trọng:

• Cần xác nhận lại đúng actuator khí nén đi kèm cho cấu hình chào bán.
• Không nên chốt mua chỉ dựa vào thông số thân van.
• Nếu hệ thống dùng tiêu chuẩn mặt bích đặc biệt, phải kiểm tra compatibility trước khi đặt hàng.

6) Hướng dẫn chọn (Selection Guide)

Chọn đúng Genebre 5114 phải đi từ điều kiện vận hành thực tế, không nên chỉ nhìn model van.

• Bước 1: Xác định lưu chất có tương thích với inox 316 và seat PTFE/EPDM hay không.
• Bước 2: Xác định nhiệt độ và áp suất vận hành thực tế.
• Bước 3: Kiểm tra cỡ van và tiêu chuẩn mặt bích của line hiện hữu.
• Bước 4: Xác định kiểu actuator cần dùng: double acting hay spring return.
• Bước 5: Kiểm tra áp suất khí nén sẵn có trong hệ thống.
• Bước 6: Xác định có cần van điện từ, limit switch, lọc điều áp hay phụ kiện khác hay không.

Gợi ý chọn nhanh:

• Nếu line utility dùng wafer và cần actuator khí nén: Genebre 5114 là lựa chọn hợp lý.
• Nếu cần fail-safe khi mất khí: nên xem spring return.
• Nếu hệ thống chỉ cần đóng/mở từ xa cơ bản: double acting có thể là phương án kinh tế hơn.

7) Hướng dẫn lắp đặt

Hiệu quả của một van bướm khí nén không chỉ nằm ở thân van mà còn ở cách lắp đặt. Có nhiều trường hợp van phù hợp nhưng vận hành không ổn do line không sạch, actuator cấp khí không đúng hoặc vị trí lắp thiếu không gian bảo trì.

• Kiểm tra đúng cỡ van, tiêu chuẩn mặt bích và khoảng hở lắp wafer trước khi lắp.
• Làm sạch đường ống trước khi đưa van vào vận hành.
• Bố trí đủ không gian cho actuator, van điện từ và các phụ kiện điều khiển.
• Kiểm tra áp suất khí nén cấp và chất lượng khí nén trước khi chạy thử.
• Kiểm tra độ kín sau khi lắp và sau khi commissioning.

Lỗi lắp đặt hay gặp:

• Không chừa đủ không gian cho actuator.
• Dùng khí nén bẩn hoặc không ổn định làm actuator hoạt động kém.
• Không kiểm tra tiêu chuẩn mặt bích nên lắp wafer không chính xác.

8) Dạng cung cấp

Trong mua sắm thực tế, cùng model 5114 nhưng phạm vi cung cấp có thể khác nhau. Có bên chỉ chào thân van, có bên chào van + actuator, có bên chào thêm cụm điện từ và phụ kiện tín hiệu.

• Thiết bị chính: van bướm inox wafer Genebre 5114.
• Bộ hoàn chỉnh: van + actuator khí nén + phụ kiện khí nén cơ bản.
• Gói kỹ thuật: van + actuator + van điện từ + limit switch + tài liệu kỹ thuật.
• Option mở rộng: spring return, positioner, bộ lọc điều áp và các phụ kiện điều khiển khác.

Những điểm nên yêu cầu làm rõ trong báo giá:

• Cỡ van và tiêu chuẩn mặt bích phù hợp.
• Kiểu actuator: double acting hay spring return.
• Áp suất khí nén yêu cầu.
• Có kèm van điện từ, limit switch, positioner hay không.
• Tài liệu kỹ thuật, xuất xứ và thời gian giao hàng.

9) FAQ

Genebre 5114 dùng để làm gì?
Van được dùng chủ yếu để đóng/mở tự động bằng khí nén trên các line wafer công nghiệp.

Model này dùng cho môi trường nào?
Phù hợp cho nước và nhiều utility line hoặc process line tương thích với inox 316 và PTFE/EPDM.

Van này có phải loại ren không?
Không. Đây là van bướm kiểu wafer, lắp giữa hai mặt bích.

Có thể dùng actuator khí nén cho model này không?
Có. Đây là một trong những cấu hình actuator hóa phổ biến của model 5114.

Áp suất làm việc của van là bao nhiêu?
Theo dữ liệu công khai của Genebre cho thân van 5114, working pressure là 10 bar.

Nhiệt độ làm việc là bao nhiêu?
Theo dữ liệu công khai của Genebre, dải nhiệt độ làm việc là từ -25°C đến 180°C.

10) Checklist báo giá

Để nhận báo giá nhanh và đúng, nên gửi đủ thông tin ứng dụng ngay từ đầu.

• Tên model: Genebre 5114.
• Kích cỡ van: DN cần dùng.
• Lưu chất: nước, utility water hay process liquid cụ thể.
• Nhiệt độ và áp suất vận hành thực tế.
• Tiêu chuẩn mặt bích line hiện hữu.
• Kiểu actuator mong muốn: double acting hay spring return.
• Áp suất khí nén sẵn có trong hệ thống.
• Có cần van điện từ, limit switch, positioner hay không.
• Yêu cầu chứng từ, xuất xứ và thời gian giao hàng.

Mẫu yêu cầu báo giá ngắn:

• Cần báo giá van bướm điều khiển khí nén Genebre Model 5114 cho hệ thống utility water.
• Kết nối wafer, cỡ theo line hiện hữu, cần actuator khí nén và phụ kiện điều khiển cơ bản.
• Đề nghị chào kèm datasheet, xuất xứ và thời gian giao hàng.

11) Kết luận

Genebre Model 5114 là lựa chọn phù hợp cho các hệ thống công nghiệp cần van bướm inox wafer điều khiển khí nén, thao tác nhanh, kết cấu gọn và phù hợp cho utility line hoặc process line tương thích. Điểm mạnh thực tế của model này nằm ở thân, trục và đĩa inox 316, seat PTFE với EPDM backup ring, thiết kế wafer và khả năng tích hợp tốt cho hệ thống tự động hóa.

Điểm mấu chốt khi chọn model này không nằm ở việc đây là van bướm khí nén phổ thông, mà ở việc doanh nghiệp có xác định đúng lưu chất, đúng tiêu chuẩn mặt bích, đúng kiểu actuator và đúng phụ kiện điều khiển hay không. Khi các yếu tố đó được chốt rõ, Genebre 5114 là một lựa chọn rất thực dụng cho nhiều hệ thống công nghiệp cần shut-off tự động bằng khí nén.
