Van bướm điều khiển khí nén Genebre Model 5634 – Van bướm inox wafer cho hệ thống công nghiệp

Van bướm điều khiển khí nén Genebre Model 5634 là dòng van bướm inox wafer được quan tâm trong các hệ thống công nghiệp cần đóng/mở nhanh, kết cấu gọn và phù hợp cho tự động hóa. Về mặt kỹ thuật, dữ liệu công khai của Genebre cho model 5634 cho thấy đây là butterfly valve wafer type bằng inox 316, seat PTFE có vòng đệm EPDM, dải nhiệt độ làm việc từ -25°C đến 180°C và áp suất làm việc 10 bar. Trong thực tế thị trường, model 5634 thường được nhắc tới như mã thân van inox wafer để kết hợp với bộ truyền động phù hợp cho từng cấu hình ứng dụng.

Trong các hệ thống utility, nước quy trình hoặc lưu chất công nghiệp tương thích, doanh nghiệp thường cần một giải pháp van đóng/mở tự động vừa gọn, vừa dễ tích hợp, vừa không chiếm quá nhiều không gian trên tuyến ống. Van bướm wafer là một lựa chọn rất thực dụng trong nhóm này, đặc biệt khi cần actuator hóa bằng khí nén để điều khiển từ xa hoặc liên động thiết bị. Nếu cấu hình actuator và phụ kiện được chọn đúng, dòng van như Genebre 5634 có thể mang lại lợi thế rõ ràng về tốc độ thao tác, tối ưu không gian và chi phí triển khai.

Đối với khách hàng B2B như kỹ sư cơ điện, đội instrument, mua hàng kỹ thuật, bảo trì nhà máy hoặc nhà thầu thi công hệ thống, Genebre 5634 là model đáng cân nhắc khi cần van bướm inox wafer cho các line nước, utility hoặc process line tương thích. Bài viết dưới đây đi theo hướng thực dụng: sản phẩm là gì, điểm mạnh ở đâu, nên chọn thế nào, lắp đặt ra sao và cần chuẩn bị gì để yêu cầu báo giá đúng cấu hình.

1) Sản phẩm là gì?

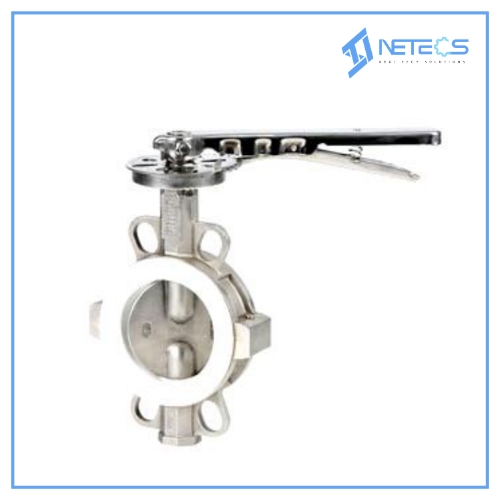

Genebre Model 5634 là van bướm wafer inox dùng để đóng/mở lưu chất trên đường ống công nghiệp bằng cơ chế xoay đĩa van quanh trục. Khi đĩa van nằm song song với hướng dòng chảy, van mở; khi đĩa xoay gần vuông góc với dòng chảy, van đóng. Đây là kiểu van quarter-turn, tức chỉ cần xoay khoảng 90 độ là có thể chuyển trạng thái đóng hoặc mở.

Theo thông tin sản phẩm công khai của Genebre, model 5634 thuộc nhóm stainless steel butterfly valve wafer type, với thân, trục và đĩa van bằng stainless steel 316 (CF8M), seat PTFE có EPDM backup ring, face to face theo DIN 3202 K1 và working pressure 10 bar. Đây là cấu hình phù hợp cho nhiều hệ thống công nghiệp dùng nước, utility water hoặc các lưu chất tương thích với inox 316 và seat PTFE/EPDM.

Về góc độ ứng dụng, model 5634 phù hợp cho shut-off hoặc đóng/mở tự động, tức thiên về chức năng đóng/mở hơn là điều tiết lưu lượng chính xác liên tục. Nếu doanh nghiệp muốn dùng cho điều khiển khí nén, điều quan trọng không chỉ là mã thân van 5634 mà còn là kiểu actuator đi kèm, áp suất khí nén đầu vào, kiểu tác động và bộ phụ kiện điều khiển.

Genebre 5634 phù hợp khi cần:

• Đóng/mở nhanh bằng actuator khí nén.
• Kết nối wafer gọn giữa hai mặt bích.
• Giảm không gian lắp đặt trên line.
• Dùng thân van inox cho utility hoặc process line tương thích.
• Tích hợp điều khiển từ xa hoặc liên động hệ thống.

2) Ưu điểm chính

Khi đánh giá một van bướm điều khiển khí nén như Genebre 5634, nên nhìn vào bài toán vận hành thực tế thay vì chỉ nhìn tên model. Với thân van inox wafer và định hướng actuator hóa, model này có một số ưu điểm đáng chú ý.

• Thiết kế wafer gọn: Phù hợp cho các tuyến ống cần giải pháp compact, đặc biệt khi không gian lắp đặt hạn chế.
• Thân, trục và đĩa inox 316: Đây là điểm mạnh rõ ràng cho nhiều môi trường nước và process line tương thích.
• Seat PTFE với EPDM backup ring: Cấu hình này phù hợp cho nhiều ứng dụng utility và process cần độ kín ổn định.
• Nhiệt độ làm việc rộng: Theo dữ liệu Genebre, model này có dải nhiệt độ từ -25°C đến 180°C.
• Đóng/mở nhanh kiểu quarter-turn: Khi kết hợp actuator khí nén phù hợp, van có thể thao tác nhanh và rõ ràng.
• Phù hợp cho tự động hóa: Dễ đưa vào các hệ thống điều khiển từ xa, liên động hoặc tủ PLC qua cụm phụ kiện phù hợp.

Một lợi ích thực tế khác là khả năng cân bằng giữa hiệu quả vận hành và tính kinh tế. Trong nhiều hệ thống nước, utility hoặc process line, van bướm wafer actuator khí nén thường là lựa chọn gọn và hợp lý hơn so với một số dòng van lớn hơn, đặc biệt khi cỡ ống tăng lên và doanh nghiệp cần thao tác đóng/mở thường xuyên.

Gợi ý chọn nhanh:

• Nếu line dùng wafer và cần actuator khí nén: model 5634 là ứng viên đáng xem xét.
• Nếu ưu tiên thân inox cho môi trường utility/process tương thích: đây là điểm mạnh rõ ràng.
• Nếu cần shut-off tự động gọn và nhanh: van bướm khí nén là phương án thực dụng.

Lỗi hiểu sai thường gặp:

• Cho rằng chỉ cần đúng mã thân van là đủ, không cần chốt actuator và phụ kiện khí nén.
• Chỉ nhìn vật liệu đĩa mà bỏ qua seat và giới hạn nhiệt độ.
• Không kiểm tra tiêu chuẩn mặt bích và điều kiện khí nén đầu vào.

3) Phân loại / cấu tạo

Để mua đúng và dùng đúng Genebre 5634, cần tách rõ phần thân van và phần bộ truyền động. Trên thực tế, một cụm “van bướm điều khiển khí nén” luôn gồm nhiều thành phần hơn là chỉ một thân van đơn lẻ.

Cấu tạo cơ bản thường gồm:

• Thân van: Stainless steel 316 (CF8M).
• Đĩa van: Stainless steel 316.
• Trục van: Stainless steel 316.
• Seat: PTFE với EPDM backup ring.
• Kiểu thân: Wafer type.
• Actuator khí nén: Chọn theo torque, kiểu tác động và điều kiện fail-safe của hệ thống.
• Phụ kiện điều khiển: Van điện từ, công tắc hành trình, bộ hiển thị vị trí, lọc điều áp hoặc positioner tùy nhu cầu.

Các hướng phân loại thường gặp:

• Theo kiểu actuator: double acting hoặc spring return.
• Theo cỡ van: cần xác nhận theo dải kích thước nhà cung cấp đang chào cho thân van 5634.
• Theo tiêu chuẩn mặt bích lắp kèm: wafer giữa hai mặt bích theo tiêu chuẩn hệ thống hiện hữu.
• Theo mục tiêu điều khiển: on/off cơ bản hoặc có thêm giám sát tín hiệu hành trình.

Điểm rất quan trọng là với một cụm van khí nén, phần actuator và phụ kiện điều khiển ảnh hưởng trực tiếp đến giá, thời gian giao hàng và mức độ phù hợp của sản phẩm. Vì vậy khi hỏi mua, không nên chỉ ghi “Genebre 5634” mà cần nêu rõ có cần actuator khí nén tác động đơn hay kép, có cần van điện từ, limit switch box hay bộ lọc điều áp hay không.

4) Ứng dụng thực tế

Genebre 5634 phù hợp nhất cho các hệ thống cần van bướm inox wafer có khả năng actuator hóa bằng khí nén, thao tác nhanh và kết cấu gọn.

Hệ thống nước kỹ thuật và utility water
Đây là nhóm ứng dụng rất phù hợp. Thân inox 316 và seat PTFE/EPDM giúp model này phù hợp cho nhiều utility line tương thích, đặc biệt khi doanh nghiệp cần đóng/mở từ xa.

Hệ HVAC, nước lạnh, nước tuần hoàn
Van bướm wafer actuator khí nén là lựa chọn thực dụng cho các line cần shut-off tự động, ít chiếm không gian và dễ tích hợp vào điều khiển.

Process line tương thích
Trong các dây chuyền công nghiệp có lưu chất phù hợp với inox 316 và PTFE/EPDM, model này có thể dùng như một van đóng/mở tự động tương đối gọn và ổn định.

Skid thiết bị và các cụm cần điều khiển từ xa
Ở các skid process, cụm utility hoặc cụm thiết bị phụ trợ, việc dùng van khí nén giúp thao tác nhanh hơn, giảm phụ thuộc vào thao tác tay trực tiếp và hỗ trợ liên động.

• Utility water.
• Chilled water và cooling line.
• Process water.
• Các line wafer cần shut-off khí nén.
• Các hệ thống cần tích hợp van vào điều khiển tập trung.

Lưu ý khi áp dụng:

• Nếu lưu chất không tương thích với PTFE/EPDM, cần kiểm tra lại trước khi mua.
• Nếu cần fail close hoặc fail open khi mất khí, nên xem spring return.
• Nếu line làm việc gần giới hạn nhiệt độ tối đa, phải xác nhận lại điều kiện thực tế trước khi chốt cấu hình.

5) Thông số kỹ thuật (bảng)

Bảng dưới đây dùng để tham khảo trong bước sàng lọc ban đầu. Khi chốt đơn hàng, nên xác nhận lại theo datasheet hoặc chào giá chính thức của nhà cung cấp.

Ghi chú quan trọng:

• Cần xác nhận lại đúng actuator khí nén đi kèm cho cấu hình chào bán.
• Không nên chốt mua chỉ dựa vào thông số thân van.
• Nếu hệ thống dùng tiêu chuẩn mặt bích đặc biệt, phải kiểm tra compatibility trước khi đặt hàng.

6) Hướng dẫn chọn (Selection Guide)

Chọn đúng Genebre 5634 phải đi từ điều kiện vận hành thực tế, không nên chỉ nhìn model van.

• Bước 1: Xác định lưu chất có tương thích với inox 316 và seat PTFE/EPDM hay không.
• Bước 2: Xác định nhiệt độ và áp suất vận hành thực tế.
• Bước 3: Kiểm tra cỡ van và tiêu chuẩn mặt bích của line hiện hữu.
• Bước 4: Xác định kiểu actuator cần dùng: double acting hay spring return.
• Bước 5: Kiểm tra áp suất khí nén sẵn có trong hệ thống.
• Bước 6: Xác định có cần van điện từ, limit switch, lọc điều áp hay phụ kiện khác hay không.

Gợi ý chọn nhanh:

• Nếu line utility dùng wafer và cần actuator khí nén: Genebre 5634 là lựa chọn hợp lý.
• Nếu cần fail-safe khi mất khí: nên xem spring return.
• Nếu hệ thống chỉ cần đóng/mở từ xa cơ bản: double acting có thể là phương án kinh tế hơn.

7) Hướng dẫn lắp đặt

Hiệu quả của một van bướm khí nén không chỉ nằm ở thân van mà còn ở cách lắp đặt. Có nhiều trường hợp van phù hợp nhưng vận hành không ổn do line không sạch, actuator cấp khí không đúng hoặc vị trí lắp thiếu không gian bảo trì.

• Kiểm tra đúng cỡ van, tiêu chuẩn mặt bích và khoảng hở lắp wafer trước khi lắp.
• Làm sạch đường ống trước khi đưa van vào vận hành.
• Bố trí đủ không gian cho actuator, van điện từ và các phụ kiện điều khiển.
• Kiểm tra áp suất khí nén cấp và chất lượng khí nén trước khi chạy thử.
• Kiểm tra độ kín sau khi lắp và sau khi commissioning.

Lỗi lắp đặt hay gặp:

• Không chừa đủ không gian cho actuator.
• Dùng khí nén bẩn hoặc không ổn định làm actuator hoạt động kém.
• Không kiểm tra tiêu chuẩn mặt bích nên lắp wafer không chính xác.

8) Dạng cung cấp

Trong mua sắm thực tế, cùng model 5634 nhưng phạm vi cung cấp có thể khác nhau. Có bên chỉ chào thân van, có bên chào van + actuator, có bên chào thêm cụm điện từ và phụ kiện tín hiệu.

• Thiết bị chính: van bướm wafer Genebre 5634.
• Bộ hoàn chỉnh: van + actuator khí nén + phụ kiện khí nén cơ bản.
• Gói kỹ thuật: van + actuator + van điện từ + limit switch + tài liệu kỹ thuật.
• Option mở rộng: spring return, positioner, bộ lọc điều áp và các phụ kiện điều khiển khác.

Những điểm nên yêu cầu làm rõ trong báo giá:

• Cỡ van và tiêu chuẩn mặt bích phù hợp.
• Kiểu actuator: double acting hay spring return.
• Áp suất khí nén yêu cầu.
• Có kèm van điện từ, limit switch, positioner hay không.
• Tài liệu kỹ thuật, xuất xứ và thời gian giao hàng.

9) FAQ

Genebre 5634 dùng để làm gì?
Van được dùng chủ yếu để đóng/mở trên các line wafer công nghiệp, đặc biệt khi cần kết cấu gọn và có định hướng actuator hóa.

Model này dùng cho môi trường nào?
Phù hợp cho nước và nhiều utility line hoặc process line tương thích với inox 316 và PTFE/EPDM.

Van này có phải loại ren không?
Không. Đây là van bướm kiểu wafer, lắp giữa hai mặt bích.

Có thể dùng actuator khí nén cho model này không?
Có thể nếu cấu hình chào bán được ghép với actuator khí nén phù hợp về torque và mounting.

Áp suất làm việc của van là bao nhiêu?
Theo dữ liệu Genebre công khai cho thân van 5634, working pressure là 10 bar.

Nhiệt độ làm việc là bao nhiêu?
Theo dữ liệu Genebre, dải nhiệt độ làm việc là từ -25°C đến 180°C.

10) Checklist báo giá

Để nhận báo giá nhanh và đúng, nên gửi đủ thông tin ứng dụng ngay từ đầu.

• Tên model: Genebre 5634.
• Kích cỡ van: DN cần dùng.
• Lưu chất: nước, utility water hay process liquid cụ thể.
• Nhiệt độ và áp suất vận hành thực tế.
• Tiêu chuẩn mặt bích line hiện hữu.
• Kiểu actuator mong muốn: double acting hay spring return.
• Áp suất khí nén sẵn có trong hệ thống.
• Có cần van điện từ, limit switch, positioner hay không.
• Yêu cầu chứng từ, xuất xứ và thời gian giao hàng.

11) Kết luận

Genebre Model 5634 là lựa chọn phù hợp cho các hệ thống công nghiệp cần van bướm inox wafer, kết cấu gọn, thao tác nhanh và phù hợp cho utility line hoặc process line tương thích. Điểm mạnh thực tế của model này nằm ở thân, trục và đĩa inox 316, seat PTFE với EPDM backup ring, thiết kế wafer và khả năng ghép cấu hình actuator phù hợp cho nhu cầu tự động hóa.

Điểm mấu chốt khi chọn model này không nằm ở việc đây là một mã van bướm inox đơn thuần, mà ở việc doanh nghiệp có xác định đúng lưu chất, đúng tiêu chuẩn mặt bích, đúng kiểu actuator và đúng phụ kiện điều khiển hay không. Khi các yếu tố đó được chốt rõ, Genebre 5634 là một lựa chọn rất thực dụng cho nhiều hệ thống công nghiệp cần shut-off tự động bằng khí nén.
