Van bướm điều khiển khí nén Genebre Model 5650 – Van bướm vi sinh clamp điều khiển khí nén cho hệ thống inox

Van bướm điều khiển khí nén Genebre Model 5650 là dòng van bướm vi sinh kết nối clamp, được sử dụng trong các hệ thống cần đóng/mở tự động bằng khí nén, ưu tiên độ sạch, thao tác nhanh và kết cấu gọn. Trong thực tế, đây là nhóm van rất phù hợp cho các line inox trong ngành thực phẩm, đồ uống, dược phẩm, mỹ phẩm, nước tinh khiết hoặc các hệ thống quy trình sạch có yêu cầu vệ sinh cao hơn so với utility line thông thường.

Điểm quan trọng của một van bướm vi sinh khí nén không chỉ nằm ở việc có actuator, mà ở chỗ toàn bộ cấu hình phải phù hợp với môi trường làm việc: vật liệu thân van, kiểu kết nối clamp, seat làm kín, yêu cầu vệ sinh và điều kiện vận hành thực tế. Nếu chọn sai, hệ thống có thể gặp các vấn đề như khó vệ sinh, không tương thích với line clamp hiện hữu, độ kín không ổn định hoặc vận hành khí nén không như kỳ vọng. Vì vậy, khi xem xét Genebre 5650, cần nhìn nó như một cụm shut-off tự động cho line sạch, thay vì chỉ là một model van đơn lẻ.

Đối với khách hàng B2B như kỹ sư cơ điện, kỹ sư QA/QC, đội bảo trì, mua hàng kỹ thuật hoặc nhà thầu thi công hệ thống inox, Genebre 5650 là model đáng cân nhắc khi cần van bướm vi sinh điều khiển khí nén cho các hệ DN25–DN100 hoặc dải cỡ tương đương theo cấu hình cung cấp thực tế. Bài viết dưới đây tập trung theo hướng thực dụng: sản phẩm là gì, ưu điểm ở đâu, nên chọn thế nào, lắp đặt ra sao và cần chuẩn bị gì để yêu cầu báo giá đúng cấu hình.

1) Sản phẩm là gì?

Genebre Model 5650 là một cấu hình van bướm vi sinh dùng cho line clamp, được kết hợp với bộ truyền động để thực hiện thao tác đóng/mở tự động. Theo dữ liệu thương mại công khai đang lưu hành trên thị trường, model này thường được mô tả là van bướm vi sinh bằng thép không gỉ, kết nối clamp, áp suất tối đa 10 bar và nhiệt độ làm việc tối đa 120°C. Khi doanh nghiệp cần cấu hình khí nén, phần thân van sẽ được ghép với actuator khí nén và các phụ kiện điều khiển phù hợp để hình thành cụm van hoàn chỉnh.

Về nguyên lý hoạt động, van bướm sử dụng đĩa van xoay quanh trục để đóng hoặc mở dòng chảy. Khi actuator khí nén nhận tín hiệu điều khiển thông qua van điện từ, trục actuator sẽ quay khoảng 90 độ để đưa van sang trạng thái mở hoặc đóng. Đây là kiểu quarter-turn rất phổ biến trong công nghiệp vì thao tác nhanh, gọn và phù hợp cho chức năng on/off.

Điểm khác biệt lớn của model 5650 so với các dòng van bướm wafer hoặc lug nằm ở kết nối clamp và định hướng vi sinh. Kết nối clamp giúp tháo lắp nhanh hơn cho các line inox, thuận tiện cho bảo trì, vệ sinh hoặc thay thế. Đây là yếu tố rất quan trọng trong các ngành cần chú trọng vệ sinh hệ thống và thời gian bảo trì ngắn.

Genebre 5650 phù hợp khi cần:

• Đóng/mở tự động bằng khí nén.
• Dùng cho line clamp inox.
• Ưu tiên vệ sinh và tháo lắp nhanh.
• Tích hợp điều khiển từ xa hoặc liên động hệ thống.
• Giảm thao tác tay tại hiện trường trên line sạch.

2) Ưu điểm chính

Khi đánh giá một van bướm vi sinh điều khiển khí nén như Genebre 5650, nên nhìn vào bài toán vận hành thực tế thay vì chỉ nhìn model. Với nhóm van clamp actuator khí nén, các ưu điểm nổi bật thường tập trung vào tính sạch, tính gọn và khả năng tự động hóa.

• Kết nối clamp thuận tiện: Phù hợp cho các line inox cần tháo lắp nhanh và bảo trì dễ hơn so với nhiều kiểu kết nối khác.
• Phù hợp cho hệ thống vi sinh hoặc line sạch: Đây là điểm mạnh rõ ràng của nhóm van clamp inox.
• Đóng/mở nhanh bằng actuator khí nén: Giúp tăng tốc độ thao tác và giảm phụ thuộc vào người vận hành.
• Dễ tích hợp điều khiển: Có thể kết hợp với van điện từ, công tắc hành trình hoặc PLC để điều khiển từ xa.
• Kết cấu gọn: Phù hợp cho các skid nhỏ, line inox và hệ thống có không gian lắp đặt hạn chế.
• Phù hợp cho các ngành cần vệ sinh cao: Như thực phẩm, đồ uống, dược phẩm hoặc nước tinh khiết, nếu cấu hình thực tế đáp ứng đúng yêu cầu dự án.

Một lợi ích thực tế khác là khả năng tiêu chuẩn hóa vận hành giữa các ca và giữa các cụm thiết bị. Khi dùng actuator khí nén, thao tác đóng/mở trở nên đồng nhất hơn, đặc biệt trong các hệ có chu kỳ hoạt động lặp lại nhiều lần hoặc cần liên động với thiết bị khác trong quy trình.

Gợi ý chọn nhanh:

• Nếu line dùng clamp inox và cần actuator khí nén: model 5650 là ứng viên đáng xem xét.
• Nếu hệ thống cần tháo lắp nhanh để vệ sinh: kết nối clamp là lợi thế rõ ràng.
• Nếu cần shut-off tự động gọn và sạch: van bướm vi sinh khí nén là phương án thực dụng.

Lỗi hiểu sai thường gặp:

• Cho rằng chỉ cần đúng mã thân van là đủ, không cần chốt actuator và phụ kiện.
• Không kiểm tra đúng chuẩn clamp và kích thước line hiện hữu.
• Bỏ qua yêu cầu vệ sinh hoặc compatibility của seat với lưu chất thực tế.

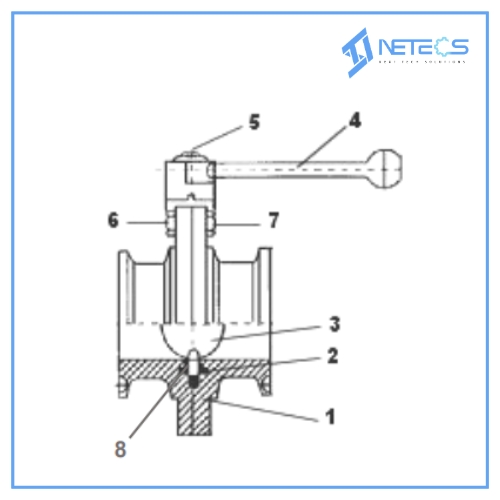

3) Phân loại / cấu tạo

Để mua đúng và dùng đúng Genebre 5650, cần tách rõ phần thân van và phần actuator. Trong thực tế, một cụm van điều khiển khí nén hoàn chỉnh luôn gồm nhiều thành phần hơn là chỉ một thân van đơn lẻ.

Cấu tạo cơ bản thường gồm:

• Thân van: Thép không gỉ theo cấu hình chào bán.
• Đĩa van: Cấu hình inox phù hợp với thân van và ứng dụng.
• Trục van: Phần truyền động giữa đĩa van và actuator.
• Seat / gioăng làm kín: Cần xác nhận lại đúng vật liệu theo báo giá thực tế.
• Kết nối: Clamp ends.
• Actuator khí nén: Chọn theo torque, kiểu tác động và yêu cầu fail-safe.
• Phụ kiện điều khiển: Van điện từ, công tắc hành trình, bộ lọc điều áp, positioner tùy nhu cầu.

Các hướng phân loại thường gặp:

• Theo kiểu actuator: double acting hoặc spring return.
• Theo cỡ van: dải thương mại thường được nhắc tới là DN25–DN100.
• Theo kết nối: clamp cho line inox.
• Theo mục tiêu điều khiển: on/off cơ bản hoặc có thêm phản hồi tín hiệu hành trình.

Điểm rất quan trọng là khi mua van khí nén, doanh nghiệp không nên chỉ hỏi “Genebre 5650” mà cần xác nhận rõ kiểu actuator, áp suất khí nén cấp, có đi kèm van điện từ hay không, có công tắc hành trình hay không và có yêu cầu đặc biệt về vệ sinh hay không. Đây là các yếu tố ảnh hưởng trực tiếp đến phạm vi cung cấp và giá chào.

4) Ứng dụng thực tế

Genebre 5650 phù hợp nhất cho các hệ thống cần van bướm vi sinh clamp actuator khí nén, thao tác nhanh, kết cấu gọn và ưu tiên vệ sinh.

Line thực phẩm và đồ uống
Đây là nhóm ứng dụng rất điển hình. Các line sữa, nước giải khát, thực phẩm lỏng hoặc bán lỏng thường ưu tiên van inox clamp để dễ tháo lắp và vệ sinh hơn.

Hệ thống dược phẩm, mỹ phẩm và nước tinh khiết
Trong các quy trình có yêu cầu line sạch, kết nối clamp và thân inox là cấu hình rất phù hợp nếu đáp ứng đúng tiêu chuẩn của dự án.

Skid inox và module vi sinh
Ở các cụm thiết bị nhỏ hoặc skid process, van khí nén clamp thường giúp hệ thống gọn, dễ bảo trì và dễ tích hợp điều khiển.

Process line cần đóng/mở tự động nhiều lần
Nếu hệ thống cần shut-off on/off lặp lại nhiều lần trong ngày, actuator khí nén giúp tăng hiệu quả vận hành rõ rệt so với thao tác tay.

• Line clamp inox.
• Thực phẩm và đồ uống.
• Dược phẩm và mỹ phẩm.
• Nước tinh khiết hoặc quy trình sạch.
• Skid vi sinh và module process nhỏ.

Lưu ý khi áp dụng:

• Nếu quy trình yêu cầu tiêu chuẩn vệ sinh đặc biệt, cần xác nhận đúng cấu hình hoàn thiện bề mặt và vật liệu seal.
• Nếu cần fail-safe khi mất khí, nên xem spring return.
• Nếu line làm việc gần giới hạn nhiệt độ tối đa, phải xác nhận lại điều kiện thực tế trước khi chốt cấu hình.

5) Thông số kỹ thuật (bảng)

Bảng dưới đây dùng cho bước sàng lọc ban đầu. Vì model 5650 thường được thị trường công bố dưới dạng van bướm vi sinh clamp và có thể ghép thêm actuator theo yêu cầu, khi chốt đơn hàng cần xác nhận lại theo đúng datasheet và báo giá chính thức của cấu hình thực tế.

Ghi chú quan trọng:

• Không nên chốt mua chỉ dựa vào tên model.
• Phải xác nhận rõ cấu hình actuator và phụ kiện đi kèm.
• Nếu dự án yêu cầu kỹ thuật chặt, nên yêu cầu datasheet chính thức của assembly chào bán.

6) Hướng dẫn chọn (Selection Guide)

Chọn đúng Genebre 5650 phải đi từ điều kiện vận hành thực tế, không nên chỉ nhìn vào tên model.

• Bước 1: Xác định lưu chất là gì và yêu cầu vệ sinh ra sao.
• Bước 2: Xác định nhiệt độ và áp suất vận hành thực tế.
• Bước 3: Xác định đúng chuẩn clamp và kích thước line hiện hữu.
• Bước 4: Xác định kiểu actuator cần dùng: double acting hay spring return.
• Bước 5: Kiểm tra áp suất khí nén sẵn có trong hệ thống.
• Bước 6: Xác định có cần van điện từ, limit switch, lọc điều áp hay positioner hay không.

Gợi ý chọn nhanh:

• Nếu cần đóng/mở khí nén cơ bản: double acting thường là phương án kinh tế.
• Nếu cần fail-safe khi mất khí: nên xem spring return.
• Nếu line có yêu cầu vệ sinh hoặc inox: phải xác nhận đúng cấu hình thân van trước khi mua.

7) Hướng dẫn lắp đặt

Hiệu quả của một van khí nén không chỉ nằm ở bản thân thân van mà còn ở cách lắp đặt actuator và phụ kiện khí nén. Nhiều trường hợp cụm van hoạt động không ổn do line không sạch, khí nén bẩn hoặc không chừa đủ không gian bảo trì.

• Kiểm tra đúng cỡ van, connection clamp và hướng lắp trước khi đưa ra hiện trường.
• Làm sạch đường ống trước khi đưa van vào vận hành.
• Bố trí đủ không gian cho actuator, van điện từ và cụm khí nén.
• Kiểm tra áp suất khí nén cấp và chất lượng khí nén trước khi chạy thử.
• Kiểm tra độ kín và trạng thái hành trình sau khi commissioning.

Lỗi lắp đặt hay gặp:

• Không chừa đủ không gian cho actuator và phụ kiện.
• Dùng khí nén bẩn hoặc áp suất không ổn định.
• Không đồng bộ tín hiệu phản hồi về tủ điều khiển.

8) Dạng cung cấp

Trong mua sắm thực tế, model 5650 có thể được chào dưới nhiều phạm vi khác nhau. Có bên chỉ chào thân van, có bên chào van + actuator, có bên chào thêm cụm điều khiển khí nén và tín hiệu.

• Thiết bị chính: thân van bướm vi sinh Genebre 5650.
• Bộ hoàn chỉnh: van + actuator khí nén + phụ kiện khí nén cơ bản.
• Gói kỹ thuật: van + actuator + van điện từ + limit switch + tài liệu kỹ thuật.
• Option mở rộng: spring return, positioner, bộ lọc điều áp và các phụ kiện điều khiển khác.

Những điểm nên yêu cầu làm rõ trong báo giá:

• Cấu hình thân van chính xác.
• Kiểu actuator: double acting hay spring return.
• Áp suất khí nén yêu cầu.
• Có kèm van điện từ, limit switch, positioner hay không.
• Tài liệu kỹ thuật, xuất xứ và thời gian giao hàng.

9) FAQ

Genebre 5650 dùng để làm gì?
Model này thường được dùng như một cụm van bướm vi sinh điều khiển khí nén cho các line clamp inox cần đóng/mở tự động.

Model này có phải luôn là van khí nén hoàn chỉnh không?
Không nên mặc định. Có nơi công bố theo thân van, có nơi công bố theo cụm van assembly, nên cần xác nhận rõ phạm vi cung cấp.

Có thể dùng actuator khí nén cho model này không?
Có, nếu cấu hình chào bán là cụm van assembly với actuator phù hợp.

Nên chọn double acting hay spring return?
Tùy bài toán vận hành. Nếu cần fail-safe khi mất khí, nên xem spring return; nếu chỉ cần on/off cơ bản, double acting thường kinh tế hơn.

Áp suất làm việc tối đa là bao nhiêu?
Các nguồn thương mại công khai thường nêu 10 bar cho model 5650.

Nhiệt độ làm việc tối đa là bao nhiêu?
Các nguồn thương mại công khai thường nêu tối đa 120°C cho model 5650.

10) Checklist báo giá

Để nhận báo giá nhanh và đúng, nên gửi đủ thông tin ứng dụng ngay từ đầu.

• Tên model: Genebre 5650.
• Kích cỡ van: DN cần dùng.
• Lưu chất: nước, sản phẩm lỏng, khí sạch hay process liquid cụ thể.
• Nhiệt độ và áp suất vận hành thực tế.
• Chuẩn clamp line hiện hữu.
• Kiểu actuator mong muốn: double acting hay spring return.
• Áp suất khí nén sẵn có trong hệ thống.
• Có cần van điện từ, limit switch, positioner hay không.
• Yêu cầu chứng từ, xuất xứ và thời gian giao hàng.

Mẫu yêu cầu báo giá ngắn:

• Cần báo giá van bướm điều khiển khí nén Genebre Model 5650 cho line clamp inox.
• Đề nghị chào rõ cấu hình thân van, actuator khí nén và phụ kiện điều khiển đi kèm.
• Vui lòng gửi kèm datasheet, xuất xứ và thời gian giao hàng.

11) Kết luận

Genebre Model 5650 là một lựa chọn đáng xem xét cho các hệ thống cần van bướm vi sinh điều khiển khí nén, đặc biệt trên các line clamp inox cần shut-off tự động. Giá trị thực tế của model này nằm ở kết nối clamp, định hướng line sạch, thao tác nhanh và khả năng tích hợp điều khiển khí nén.

Điểm mấu chốt khi chọn model này không nằm ở việc gọi tên sản phẩm theo thói quen, mà ở việc doanh nghiệp có xác định đúng cấu hình thân van, đúng kiểu actuator và đúng phụ kiện điều khiển hay không. Khi các yếu tố đó được chốt rõ, Genebre 5650 là một lựa chọn thực dụng cho nhiều ứng dụng công nghiệp cần đóng/mở tự động bằng khí nén trên line inox.
