Van bướm Zetkama Model 497 – Van bướm wafer cho hệ thống công nghiệp, HVAC và tự động hóa

Van bướm Zetkama Model 497 là dòng van bướm kiểu wafer được thiết kế cho các hệ thống công nghiệp cần kết cấu gọn, thao tác đóng/mở nhanh và khả năng tích hợp actuator thuận tiện hơn ngay từ cấu hình cơ bản. Theo datasheet công khai mới của Zetkama, model 497 thuộc nhóm butterfly valve zBUT, dải kích cỡ danh nghĩa từ DN40 đến DN1200, áp suất danh nghĩa 10 hoặc 16 bar, thân có thể bằng gang xám EN-GJL-250 hoặc gang cầu EN-GJS-400-15, và dải nhiệt độ làm việc phụ thuộc cấu hình type. Điểm đáng chú ý là model này được hãng định hướng rõ cho các kiểu điều khiển tay gạt, bare shaft để lắp actuator điện/khí nén và nhiều cấu hình truyền động khác nhau.

Trong thực tế, van bướm là lựa chọn rất phổ biến cho các hệ HVAC, utility line, hệ nước công nghiệp, glycol, khí nén hoặc chất lỏng trung tính. Ưu điểm chính nằm ở kết cấu gọn, thao tác quarter-turn nhanh và dễ tối ưu không gian lắp đặt hơn so với nhiều loại van khác ở cùng cỡ danh nghĩa. Tuy nhiên, nếu chọn sai type, sai vật liệu đĩa, sai vật liệu làm kín hoặc sai kiểu vận hành, doanh nghiệp có thể gặp các vấn đề như độ kín không ổn định, dải nhiệt không phù hợp hoặc khó tích hợp actuator về sau.

Đối với khách hàng B2B như kỹ sư cơ điện, kỹ sư bảo trì, bộ phận mua hàng kỹ thuật, nhà thầu MEP hoặc đội utility của nhà máy, Zetkama Model 497 là model đáng cân nhắc khi cần van bướm wafer có nhiều lựa chọn cấu hình điều khiển và phạm vi kích cỡ rất rộng. Bài viết dưới đây đi theo hướng thực dụng: van là gì, điểm mạnh ở đâu, nên chọn thế nào, lắp đặt ra sao và cần chuẩn bị gì để nhận báo giá đúng cấu hình.

1) Sản phẩm là gì?

Zetkama Model 497 là van bướm kiểu wafer, form straight, được lắp giữa hai mặt bích trên đường ống. Cơ chế hoạt động của van dựa trên đĩa van xoay quanh trục để chuyển trạng thái đóng hoặc mở. Khi đĩa van nằm gần song song với hướng dòng chảy, van mở; khi đĩa quay gần vuông góc với hướng dòng, van đóng. Đây là kiểu quarter-turn rất phổ biến trong công nghiệp vì thao tác nhanh, đơn giản và phù hợp cho nhiều ứng dụng shut-off.

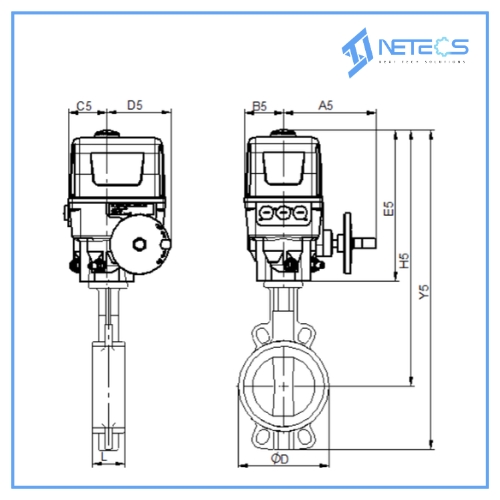

Điểm khác biệt đáng chú ý của model 497 so với một số model wafer phổ thông hơn là định hướng rõ cho nhiều phương án điều khiển. Theo tài liệu của Zetkama, dòng 497 có thể được cấu hình với tay gạt, bare shaft để lắp actuator khí nén hoặc điện, gear box và nhiều tùy chọn truyền động khác. Điều này khiến model 497 phù hợp hơn với các dự án có nhu cầu tự động hóa hoặc có kế hoạch nâng cấp điều khiển về sau.

Về bản chất, đây là dòng van thiên về đóng/mở nhanh hơn là điều tiết lưu lượng chính xác liên tục. Nhiều hệ thống vẫn dùng van bướm để tiết lưu tương đối, nhưng để đảm bảo độ bền và độ kín ổn định, nên xem model 497 trước hết là một giải pháp shut-off gọn, linh hoạt và thực dụng.

Zetkama 497 phù hợp khi cần:

• Van bướm wafer cho đường ống công nghiệp.
• Đóng/mở nhanh bằng tay gạt hoặc actuator.
• Dùng cho HVAC, utility hoặc line công nghiệp tương thích.
• Tích hợp actuator khí nén hoặc điện ngay từ đầu.
• Giải pháp shut-off gọn cho dải kích cỡ rộng.

2) Ưu điểm chính

Khi đánh giá một van bướm wafer như Zetkama 497, nên nhìn vào bài toán vận hành thực tế thay vì chỉ nhìn tên model. Với model này, các ưu điểm nổi bật xoay quanh tính linh hoạt cấu hình, dải kích cỡ lớn và khả năng tự động hóa.

• Dải kích cỡ rất rộng: Theo Zetkama, model 497 có dải danh nghĩa từ DN40 đến DN1200, phù hợp cho nhiều tuyến ống từ vừa tới lớn.
• Nhiều lựa chọn vật liệu thân: Có các cấu hình thân gang xám hoặc gang cầu tùy type.
• Nhiều kiểu vận hành: Có thể chọn tay gạt, bare shaft, gear box hoặc cấu hình phù hợp actuator.
• Phù hợp cho tự động hóa: Đây là điểm mạnh thực tế nếu doanh nghiệp cần tích hợp khí nén hoặc điện.
• Thiết kế wafer gọn: Giúp tiết kiệm không gian lắp đặt so với nhiều loại van khác.
• Phù hợp nhiều môi trường utility: HVAC, glycol, nước công nghiệp, khí nén và chất lỏng trung tính là các nhóm ứng dụng thường gặp.

Một lợi ích thực tế khác là khả năng chuẩn hóa vật tư cho các dự án có nhiều kích cỡ van nhưng muốn thống nhất cùng một dòng sản phẩm. Với model 497, doanh nghiệp có thể duy trì cùng một “family” van cho nhiều tuyến ống khác nhau, đồng thời linh hoạt chọn tay gạt hoặc actuator theo từng vị trí cụ thể.

Gợi ý chọn nhanh:

• Nếu cần van wafer và có kế hoạch actuator hóa: model 497 là ứng viên đáng xem xét.
• Nếu line HVAC hoặc utility cần shut-off nhanh: đây là lựa chọn thực dụng.
• Nếu dự án có nhiều cỡ van khác nhau: dải DN rộng là một lợi thế lớn.

Lỗi hiểu sai thường gặp:

• Cho rằng mọi Zetkama 497 đều có cùng vật liệu đĩa và seat.
• Chỉ nhìn kích cỡ mà bỏ qua type làm kín và dải nhiệt theo cấu hình.
• Không xác nhận kiểu vận hành ngay từ đầu nên báo giá không sát nhu cầu.

3) Phân loại / cấu tạo

Để mua đúng và dùng đúng Zetkama 497, cần hiểu rõ model này có nhiều cấu hình type. Theo datasheet công khai mới của Zetkama, dòng 497 có thân gang xám EN-GJL-250 hoặc gang cầu EN-GJS-400-15, dải cỡ DN40–DN1200, áp suất 10 hoặc 16 bar và nhiều type liên quan đến vật liệu đĩa, vật liệu làm kín và kiểu vận hành. Tài liệu cũng thể hiện các cấu hình tay gạt, bare shaft và nhiều mã type phục vụ actuator hóa.

Cấu tạo cơ bản thường gồm:

• Thân van: gang xám hoặc gang cầu tùy cấu hình.
• Đĩa van: gang cầu phủ epoxy, inox hoặc vật liệu tương ứng theo type.
• Seat / sealing: EPDM, NBR, FPM hoặc cấu hình khác tùy type.
• Trục van: cấu hình tiêu chuẩn theo nhà sản xuất.
• Kiểu vận hành: tay gạt, bare shaft, gear box hoặc type phù hợp actuator.
• Kết nối: wafer type, form straight.

Các hướng phân loại thường gặp:

• Theo vật liệu thân: gang xám hoặc gang cầu.
• Theo áp suất danh nghĩa: PN10 hoặc PN16.
• Theo vật liệu đĩa: inox hoặc gang cầu phủ epoxy tùy type.
• Theo seat: EPDM, NBR, FPM hoặc type khác.
• Theo vận hành: tay gạt, bare shaft hoặc gear box.

Điểm rất quan trọng là cùng tên “Model 497” nhưng type khác nhau có thể dẫn tới khác biệt rất lớn về giới hạn nhiệt độ, vật liệu đĩa và kiểu truyền động. Vì vậy, nếu chỉ hỏi “van bướm Zetkama 497” mà không nêu type hoặc mã ordering, khả năng nhận báo giá chưa sát nhu cầu là rất cao.

4) Ứng dụng thực tế

Zetkama 497 phù hợp nhất cho các hệ thống cần van bướm wafer gọn, linh hoạt và có thể dễ dàng actuator hóa. Theo định hướng công khai của Zetkama, model này được dùng cho industry, shipbuilding industry, food industry, heating, refrigeration and air conditioning, glycol, industrial water, compressed air và neutral fluids.

Hệ HVAC và utility building
Đây là nhóm ứng dụng rất điển hình. Van bướm wafer giúp tiết kiệm không gian lắp đặt và phù hợp cho các tuyến nước lạnh, nước nóng hoặc glycol trong hệ kỹ thuật.

Hệ nước công nghiệp và utility water
Với các line nước kỹ thuật hoặc utility water, model 497 là lựa chọn thực dụng nếu chọn đúng seat và vật liệu đĩa theo nhiệt độ và tính chất lưu chất.

Khí nén và chất lỏng trung tính
Zetkama cũng liệt kê compressed air và neutral fluids trong nhóm ứng dụng. Dù vậy, để an toàn vẫn cần xác nhận lại type seat và điều kiện áp suất thực tế trước khi chốt mua.

Ngành công nghiệp, đóng tàu và thực phẩm
Đây là các nhóm ứng dụng được Zetkama nêu rõ. Tuy nhiên, với thực phẩm hoặc môi trường có yêu cầu vệ sinh/compatibility cụ thể, việc chọn đúng cấu hình vật liệu là bắt buộc.

• HVAC.
• Heating.
• Refrigeration and air conditioning.
• Glycol.
• Industrial water.
• Compressed air.
• Neutral fluids.
• Industry và shipbuilding.

Lưu ý khi áp dụng:

• Nếu nhiệt độ cao, phải kiểm tra đúng seat và type tương ứng.
• Nếu lưu chất có yêu cầu hóa học đặc biệt, không nên chọn chỉ theo thân van.
• Nếu cần actuator khí nén hoặc điện, phải chọn đúng cấu hình bare shaft/gear box ngay từ đầu.

5) Thông số kỹ thuật (bảng)

Bảng dưới đây dùng cho bước sàng lọc ban đầu. Vì model 497 có nhiều cấu hình type, khi chốt đơn hàng cần xác nhận lại theo đúng mã ordering và datasheet của type thực tế.

Ghi chú quan trọng:

• Không nên chốt mua chỉ dựa vào tên model 497.
• Phải xác nhận rõ type, vật liệu đĩa, seat và kiểu vận hành.
• Nếu cần khí nén hoặc điện, nên yêu cầu cấu hình actuator ngay từ báo giá đầu tiên.

6) Hướng dẫn chọn (Selection Guide)

Chọn đúng Zetkama 497 phải đi từ điều kiện vận hành thực tế, không nên chỉ nhìn model.

• Bước 1: Xác định lưu chất là gì: nước, glycol, khí nén hay môi trường tương thích khác.
• Bước 2: Xác định nhiệt độ và áp suất vận hành thực tế.
• Bước 3: Xác định cỡ van và tiêu chuẩn mặt bích line hiện hữu.
• Bước 4: Chọn đúng vật liệu đĩa và seat theo môi trường.
• Bước 5: Xác định cần tay gạt, gear box hay bare shaft để gắn actuator.
• Bước 6: Nếu cần tự động hóa, xác nhận torque actuator và phụ kiện điều khiển.

Gợi ý chọn nhanh:

• Nếu line utility cần van gọn và linh hoạt: model 497 là phương án rất đáng xem xét.
• Nếu hệ HVAC, nước công nghiệp hoặc khí nén: đây là lựa chọn phù hợp theo định hướng hãng.
• Nếu cần actuator hóa: nên chốt type phù hợp ngay từ đầu.

7) Hướng dẫn lắp đặt

Hiệu quả của một van bướm không chỉ nằm ở bản thân van mà còn ở cách lắp đặt. Nhiều trường hợp van phù hợp nhưng vận hành không như kỳ vọng do chọn sai kiểu mặt bích, line có cặn hoặc vị trí lắp không hợp lý.

• Kiểm tra đúng cỡ van, chuẩn mặt bích và khoảng lắp wafer trước khi đưa ra hiện trường.
• Làm sạch đường ống trước khi đưa van vào vận hành.
• Bố trí vị trí đủ không gian cho tay gạt, gear box hoặc actuator nếu có.
• Không dùng van như điểm chịu tải cho đường ống.
• Kiểm tra độ kín sau khi lắp và sau khi chạy thử.

Lỗi lắp đặt hay gặp:

• Chọn sai tiêu chuẩn mặt bích hoặc khoảng lắp.
• Đưa cặn bẩn vào seat ngay khi start-up.
• Không chừa đủ không gian cho cơ cấu vận hành hoặc actuator.

8) Dạng cung cấp

Trong mua sắm thực tế, cùng model 497 nhưng phạm vi cung cấp có thể khác nhau. Có bên chỉ chào thân van, có bên chào van tay gạt hoàn chỉnh, có bên chào cấu hình bare shaft hoặc gear box để gắn actuator riêng.

• Thiết bị chính: van bướm Zetkama 497 theo type và cỡ phù hợp.
• Bộ hoàn chỉnh: van + tay gạt, gear box hoặc cấu hình bare shaft.
• Gói kỹ thuật: van + tài liệu kỹ thuật + chứng từ xuất xứ nếu cần.
• Option mở rộng: actuator khí nén, actuator điện, công tắc hành trình và phụ kiện điều khiển.

Những điểm nên yêu cầu làm rõ trong báo giá:

• Mã ordering đầy đủ của type.
• Cỡ van, vật liệu thân, đĩa và seat.
• Kiểu vận hành: tay gạt, gear box hay bare shaft.
• Áp suất, nhiệt độ áp dụng cho cấu hình chào bán.
• Tài liệu kỹ thuật, xuất xứ và thời gian giao hàng.

9) FAQ

Zetkama 497 dùng để làm gì?
Van được dùng chủ yếu để đóng/mở trên các line công nghiệp, HVAC, utility water, glycol, khí nén và các lưu chất tương thích.

Model này có phải luôn là tay gạt không?
Không. Model 497 có thể có cấu hình tay gạt, gear box hoặc bare shaft để lắp actuator tùy type.

Áp suất danh nghĩa của model này là bao nhiêu?
Tùy cấu hình, model 497 có các phiên bản PN10 hoặc PN16.

Dải nhiệt độ làm việc là bao nhiêu?
Tùy cấu hình seat và vật liệu, dải nhiệt độ phụ thuộc type cụ thể.

Có thể dùng cho actuator khí nén không?
Có, nếu chọn đúng type bare shaft hoặc gear box phù hợp để lắp actuator.

Vì sao phải xác nhận type?
Vì vật liệu đĩa, seat, dải nhiệt và kiểu vận hành thay đổi theo type của model 497.

10) Checklist báo giá

Để nhận báo giá nhanh và đúng, nên gửi đủ thông tin ứng dụng ngay từ đầu.

• Tên model: Zetkama 497.
• Kích cỡ van: DN cần dùng.
• Lưu chất: nước, glycol, khí nén hay môi trường cụ thể.
• Nhiệt độ và áp suất vận hành thực tế.
• Tiêu chuẩn mặt bích line hiện hữu.
• Yêu cầu vật liệu: đĩa và seat nếu có yêu cầu cụ thể.
• Kiểu vận hành: tay gạt, gear box hay bare shaft để gắn actuator.
• Yêu cầu chứng từ, xuất xứ và thời gian giao hàng.

Mẫu yêu cầu báo giá ngắn:

• Cần báo giá van bướm Zetkama Model 497 cho hệ utility water/HVAC.
• Vui lòng chào rõ mã type, vật liệu đĩa, seat và kiểu vận hành.
• Đề nghị gửi kèm datasheet, xuất xứ và thời gian giao hàng.

11) Kết luận

Zetkama Model 497 là lựa chọn phù hợp cho các hệ thống công nghiệp cần van bướm wafer linh hoạt, dải kích cỡ rộng và dễ actuator hóa. Điểm mạnh thực tế của model này nằm ở nhiều cấu hình vật liệu, nhiều phương án vận hành và khả năng ứng dụng cho HVAC, utility water, glycol, khí nén và các line công nghiệp tương thích.

Điểm mấu chốt khi chọn model này không nằm ở việc chỉ nhớ tên “497”, mà ở việc doanh nghiệp có xác định đúng type, đúng seat, đúng vật liệu đĩa và đúng kiểu vận hành hay không. Khi các yếu tố đó được chốt rõ, Zetkama 497 là một lựa chọn rất thực dụng cho nhiều hệ thống công nghiệp cần shut-off ổn định và sẵn sàng cho tự động hóa.
