Van một chiều Zetkama Model 407 – Van một chiều wafer hai cánh cho hệ thống công nghiệp và utility

Van một chiều Zetkama Model 407 là dòng van một chiều kiểu wafer được sử dụng trong các hệ thống công nghiệp cần ngăn dòng chảy ngược, kết cấu gọn và phù hợp cho nhiều tuyến utility hoặc đường ống kỹ thuật. Theo dữ liệu công khai của Zetkama, model 407 thuộc nhóm check valve zCHE, thiết kế dual-plate wafer check valve, vật liệu thân gang xám EN-GJL-250, dải kích cỡ DN40–DN350 và có thể tới DN400–DN600 theo yêu cầu, áp suất danh nghĩa 10 hoặc 16 bar tùy cấu hình, dải nhiệt độ làm việc khoảng -10°C đến +100°C. Đây là model rất thực dụng cho các hệ thống nước, heating, glycol và các môi trường trung tính tương thích.

Trong vận hành thực tế, van một chiều là thiết bị rất quan trọng nhưng lại hay bị xem nhẹ vì nó không cần thao tác như van khóa thông thường. Nếu chọn sai van một chiều, hệ thống có thể gặp hiện tượng hồi lưu, va đập thủy lực, giảm ổn định dòng chảy hoặc ảnh hưởng đến bơm và các thiết bị phía trước. Với Zetkama 407, giá trị chính nằm ở cấu trúc wafer gọn, cơ chế hai cánh đóng mở nhanh theo dòng và khả năng làm việc phù hợp cho nhiều tuyến ống công nghiệp phổ thông.

Đối với khách hàng B2B như kỹ sư cơ điện, đội utility, đội bảo trì, bộ phận mua hàng kỹ thuật hoặc nhà thầu thi công hệ thống, Zetkama Model 407 là model đáng cân nhắc khi cần van một chiều gọn cho hệ HVAC, line nước công nghiệp hoặc hệ kỹ thuật dùng mặt bích. Bài viết dưới đây đi theo hướng thực dụng: sản phẩm là gì, điểm mạnh ở đâu, nên chọn thế nào, lắp đặt ra sao và cần chuẩn bị gì để nhận báo giá đúng cấu hình.

1) Sản phẩm là gì?

Zetkama Model 407 là van một chiều kiểu wafer, dạng hai cánh, được lắp giữa hai mặt bích trên đường ống. Về nguyên lý, van cho phép lưu chất đi theo một chiều và tự động đóng lại khi dòng chảy giảm hoặc có xu hướng đảo chiều. Cấu trúc hai cánh giúp van phản ứng nhanh hơn trong nhiều ứng dụng so với một số kiểu flap lớn, đồng thời giữ kết cấu ngắn và gọn hơn cho việc lắp đặt.

Theo user manual chính thức của Zetkama, series 407 là dual-plate wafer check valve. Đây là chi tiết kỹ thuật rất quan trọng vì nó cho thấy model này không phải kiểu van lá lật đơn thông thường, mà là loại hai cánh, phù hợp với các line cần van ngắn, nhẹ và có phản ứng đóng nhanh hơn. Cấu hình này đặc biệt hữu ích trong các hệ có bơm hoặc các line cần hạn chế dòng hồi về.

Về vai trò sử dụng, đây là thiết bị bảo vệ dòng chảy một chiều chứ không phải van điều tiết hay van khóa thao tác thường xuyên. Do đó, khi chọn model 407, điều quan trọng là xác định đúng môi trường, áp suất, kích cỡ và hướng lắp đặt, thay vì chỉ nhìn vào tên model.

Zetkama 407 phù hợp khi cần:

• Ngăn dòng chảy ngược trên đường ống mặt bích.
• Van một chiều gọn kiểu wafer.
• Cấu trúc hai cánh cho phản ứng đóng nhanh.
• Dùng cho heating, glycol, industrial water và neutral fluids.
• Giải pháp check valve thực dụng cho hệ utility và công nghiệp.

2) Ưu điểm chính

Khi đánh giá một van một chiều wafer như Zetkama 407, nên nhìn vào bài toán vận hành thực tế thay vì chỉ nhìn tên thiết bị. Với model này, các ưu điểm nổi bật xoay quanh kết cấu gọn, nguyên lý hai cánh và phạm vi ứng dụng rõ ràng.

• Thiết kế wafer gọn: Phù hợp cho các line cần tiết kiệm không gian lắp đặt giữa hai mặt bích.
• Cấu trúc hai cánh: Giúp van phản ứng nhanh hơn trong việc đóng lại khi dòng giảm hoặc đảo chiều.
• Phù hợp cho các line utility phổ biến: Heating, glycol, industrial water và neutral fluids là các nhóm ứng dụng được Zetkama nêu rõ.
• Dải kích cỡ thực dụng: DN40–DN350 là dải rất thường gặp trong utility line và hạ tầng kỹ thuật; DN400–DN600 có thể có theo yêu cầu.
• Áp suất danh nghĩa linh hoạt: Zetkama công bố model này có PN10 và PN16 tùy cấu hình.
• Kết cấu ngắn, dễ lắp: Rất phù hợp cho các vị trí mà khoảng lắp đặt bị hạn chế.

Một lợi ích thực tế khác là model này giúp bảo vệ bơm và các thiết bị đầu nguồn bằng cách hạn chế hiện tượng hồi lưu. Trong nhiều hệ thống, chi phí của một check valve tốt nhỏ hơn rất nhiều so với rủi ro hư hỏng hoặc dao động hệ thống khi dòng chảy đảo chiều. Đây là lý do van một chiều tuy đơn giản nhưng lại có giá trị vận hành rất lớn.

Gợi ý chọn nhanh:

• Nếu cần van một chiều gọn giữa hai mặt bích: wafer là lựa chọn hợp lý.
• Nếu line có bơm và cần giảm rủi ro hồi lưu: model 407 đáng xem xét.
• Nếu hệ utility cần chuẩn hóa vật tư: đây là một model thực dụng.

Lỗi hiểu sai thường gặp:

• Cho rằng van một chiều nào cũng giống nhau và thay thế trực tiếp được.
• Chỉ nhìn kích cỡ mà bỏ qua áp suất danh nghĩa và dải nhiệt.
• Không kiểm tra hướng lắp và điều kiện dòng chảy thực tế.

3) Phân loại / cấu tạo

Để mua đúng và dùng đúng Zetkama 407, cần hiểu rõ cấu tạo cơ bản và các điểm kỹ thuật chính. Theo datasheet công khai của Zetkama, model 407 có thân gang xám EN-GJL-250, cấu hình làm kín liên quan tới EPDM và stainless steel trong ordering example, dạng wafer, form straight.

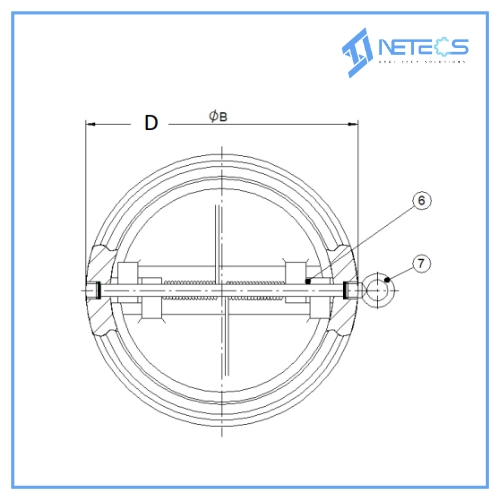

Cấu tạo cơ bản thường gồm:

• Thân van: Gang xám EN-GJL-250.
• Cụm cánh van: Dual-plate check mechanism, tức hai cánh đóng mở theo dòng.
• Chi tiết làm kín: EPDM và chi tiết inox theo cấu hình ordering ví dụ của hãng.
• Plate / closing element: Inox hoặc cấu hình tương ứng theo tài liệu.
• Kết nối: Wafer type, lắp giữa hai mặt bích.

Các hướng phân loại thường gặp:

• Theo áp suất danh nghĩa: PN10 hoặc PN16.
• Theo kích cỡ: DN40–DN350 là dải tiêu chuẩn; DN400–DN600 có thể theo yêu cầu.
• Theo môi trường sử dụng: heating, glycol, industrial water, neutral fluids, shipbuilding.
• Theo phạm vi cung cấp: cấu hình tiêu chuẩn hoặc hàng đặt theo dải cỡ lớn hơn.

Điểm rất quan trọng là tuy website Zetkama hiện thể hiện PN10 và PN16, nhưng PDF technical card hiển thị ordering example khác nhau theo type và áp suất. Vì vậy, khi đặt hàng, doanh nghiệp nên yêu cầu đúng datasheet hoặc chào giá thể hiện rõ mã cấu hình, không nên chỉ dừng ở tên “Model 407”.

4) Ứng dụng thực tế

Zetkama 407 phù hợp nhất cho các hệ thống cần van một chiều wafer gọn, dùng trên line utility và công nghiệp tương thích. Theo Zetkama, model này được định hướng cho shipbuilding industry, heating, glycol, industrial water và neutral fluids.

Hệ heating và HVAC
Đây là nhóm ứng dụng rất điển hình. Trong các line tuần hoàn nước nóng hoặc nước kỹ thuật, van một chiều giúp ngăn hồi lưu và ổn định hướng dòng chảy.

Hệ glycol
Zetkama nêu rõ glycol là một trong các môi trường ứng dụng của model này. Đây là điểm hữu ích cho các line lạnh, line tuần hoàn hoặc các hệ trao đổi nhiệt có dùng glycol.

Industrial water và neutral fluids
Đây là hai nhóm ứng dụng rất thực dụng cho model 407. Trong các line nước công nghiệp hoặc lưu chất trung tính, van giúp chống hồi lưu với kết cấu lắp gọn giữa hai mặt bích.

Ngành đóng tàu
Shipbuilding industry cũng được Zetkama liệt kê. Điều này cho thấy model 407 không chỉ phù hợp utility building mà còn có thể dùng cho các hệ công nghiệp và hạ tầng kỹ thuật khác nếu điều kiện vận hành phù hợp.

• Heating.
• Glycol.
• Industrial water.
• Neutral fluids.
• Shipbuilding industry.

Lưu ý khi áp dụng:

• Nếu nhiệt độ hoặc môi trường nằm gần giới hạn làm việc, cần xác nhận lại seat và cấu hình cụ thể.
• Nếu line có dao động mạnh, nên kiểm tra điều kiện dòng và vị trí lắp để giảm va đập.
• Nếu dùng ở dải cỡ lớn hơn DN350, nên hỏi rõ khả năng cung cấp theo yêu cầu.

5) Thông số kỹ thuật (bảng)

Bảng dưới đây dùng cho bước sàng lọc ban đầu. Khi chốt đơn hàng, nên xác nhận lại theo datasheet và chào giá chính thức của cấu hình thực tế.

Ghi chú quan trọng:

• Không nên chốt mua chỉ dựa vào tên model 407.
• Cần xác nhận đúng PN, kích cỡ và cấu hình chào bán.
• Nếu dùng cho môi trường đặc thù, nên yêu cầu datasheet áp dụng cho đúng execution.

6) Hướng dẫn chọn (Selection Guide)

Chọn đúng Zetkama 407 phải đi từ điều kiện vận hành thực tế, không nên chỉ nhìn model.

• Bước 1: Xác định lưu chất là gì: heating water, glycol, industrial water hay neutral fluid.
• Bước 2: Xác định nhiệt độ và áp suất vận hành thực tế.
• Bước 3: Xác định cỡ van và tiêu chuẩn mặt bích line hiện hữu.
• Bước 4: Xác định nhu cầu PN10 hay PN16.
• Bước 5: Kiểm tra vị trí lắp và hướng dòng chảy thực tế.
• Bước 6: Nếu là dải cỡ lớn hơn tiêu chuẩn, xác nhận rõ khả năng cung cấp theo yêu cầu.

Gợi ý chọn nhanh:

• Nếu line utility cần chống hồi lưu gọn: model 407 là phương án đáng xem xét.
• Nếu hệ glycol hoặc heating cần check valve wafer: đây là lựa chọn phù hợp theo định hướng hãng.
• Nếu hệ có bơm và cần giảm rủi ro dòng hồi: nên ưu tiên model check valve đúng dải vận hành.

7) Hướng dẫn lắp đặt

Hiệu quả của một van một chiều không chỉ nằm ở bản thân van mà còn ở cách lắp đặt. Nhiều trường hợp van phù hợp nhưng vận hành không ổn định do chọn sai hướng dòng, line có cặn hoặc khoảng lắp không phù hợp.

• Kiểm tra đúng cỡ van, chuẩn mặt bích và khoảng lắp wafer trước khi đưa ra hiện trường.
• Đảm bảo lắp đúng chiều dòng chảy theo ký hiệu trên thân van.
• Làm sạch đường ống trước khi đưa van vào vận hành.
• Kiểm tra điều kiện đỡ ống và dao động của line.
• Kiểm tra độ kín và phản ứng đóng mở sau khi chạy thử hệ thống.

Lỗi lắp đặt hay gặp:

• Lắp ngược chiều dòng.
• Đưa cặn bẩn vào cụm cánh ngay khi start-up.
• Không kiểm tra khoảng lắp và chuẩn mặt bích thực tế.

8) Dạng cung cấp

Trong mua sắm thực tế, model 407 có thể được chào theo nhiều phạm vi khác nhau tùy nhà cung cấp và dải kích cỡ. Có bên chào đúng size tiêu chuẩn, có bên nhận size lớn theo yêu cầu.

• Thiết bị chính: van một chiều Zetkama 407 theo cỡ và PN phù hợp.
• Bộ hoàn chỉnh: van + tài liệu kỹ thuật cơ bản.
• Gói kỹ thuật: van + datasheet + chứng từ xuất xứ nếu cần.
• Option mở rộng: dải size lớn hơn theo yêu cầu, nếu nhà cung cấp xác nhận được.

Những điểm nên yêu cầu làm rõ trong báo giá:

• Kích cỡ van chính xác.
• PN10 hay PN16.
• Dải nhiệt áp dụng cho cấu hình chào bán.
• Tài liệu kỹ thuật và xuất xứ.
• Thời gian giao hàng, đặc biệt nếu size lớn cần đặt theo yêu cầu.

9) FAQ

Zetkama 407 dùng để làm gì?
Van được dùng để ngăn dòng chảy ngược trên các line heating, glycol, industrial water và neutral fluids.

Model này là loại van một chiều gì?
Đây là dual-plate wafer check valve, tức van một chiều hai cánh kiểu wafer.

Dải kích cỡ của model này là bao nhiêu?
Website Zetkama công bố DN40–DN350, và DN400–DN600 có thể theo yêu cầu.

Áp suất danh nghĩa của model này là bao nhiêu?
Theo Zetkama, model 407 có các cấu hình PN10 và PN16.

Nhiệt độ làm việc là bao nhiêu?
Website công bố khoảng -10°C đến +100°C.

Vì sao phải xác nhận cấu hình chào bán?
Vì giữa website, PDF kỹ thuật và size theo yêu cầu có thể khác nhau theo execution thực tế.

10) Checklist báo giá

Để nhận báo giá nhanh và đúng, nên gửi đủ thông tin ứng dụng ngay từ đầu.

• Tên model: Zetkama 407.
• Kích cỡ van: DN cần dùng.
• Lưu chất: heating water, glycol, industrial water hay neutral fluid.
• Nhiệt độ và áp suất vận hành thực tế.
• Tiêu chuẩn mặt bích line hiện hữu.
• Yêu cầu PN: PN10 hay PN16.
• Yêu cầu chứng từ, xuất xứ và thời gian giao hàng.

Mẫu yêu cầu báo giá ngắn:

• Cần báo giá van một chiều Zetkama Model 407 cho hệ glycol/heating water.
• Vui lòng chào rõ DN, PN và thời gian giao hàng.
• Đề nghị gửi kèm datasheet, xuất xứ và tài liệu kỹ thuật.

11) Kết luận

Zetkama Model 407 là lựa chọn phù hợp cho các hệ thống công nghiệp cần van một chiều wafer gọn, phản ứng nhanh và phù hợp cho heating, glycol, industrial water cùng các môi trường trung tính tương thích. Điểm mạnh thực tế của model này nằm ở cấu trúc hai cánh, kết nối wafer gọn và dải ứng dụng utility rõ ràng.

Điểm mấu chốt khi chọn model này không nằm ở việc chỉ nhớ tên “407”, mà ở việc doanh nghiệp có xác định đúng DN, đúng PN, đúng môi trường làm việc và đúng điều kiện lắp đặt hay không. Khi các yếu tố đó được chốt rõ, Zetkama 407 là một lựa chọn rất thực dụng cho nhiều hệ thống cần chống hồi lưu ổn định.
