Phụ kiện thiết bị trao đổi nhiệt Alfa Laval

Thiết bị trao đổi nhiệt Alfa Laval được sử dụng rộng rãi trong các hệ thống công nghiệp như thực phẩm, đồ uống, sữa, hóa chất, dược phẩm, HVAC, hàng hải, dầu khí, xử lý nước và nhiều dây chuyền sản xuất cần kiểm soát nhiệt độ ổn định. Trong quá trình vận hành, các bộ phận như gioăng, tấm trao đổi nhiệt, bộ tấm, bu lông siết, tấm ép, tấm khung, lưới lọc cổng vào và các chi tiết làm kín có thể bị lão hóa, ăn mòn, bám cáu cặn hoặc suy giảm chức năng.

Việc lựa chọn đúng phụ kiện thay thế cho thiết bị trao đổi nhiệt Alfa Laval không chỉ giúp xử lý tình trạng rò rỉ, giảm hiệu suất hoặc tăng chênh áp, mà còn góp phần duy trì khả năng truyền nhiệt, hạn chế dừng máy đột xuất và tối ưu chi phí bảo trì dài hạn.

Điểm quan trọng là không nên chọn phụ kiện chỉ dựa vào hình dáng bên ngoài hoặc kích thước ước lượng. Cùng một dòng thiết bị có thể có nhiều biến thể khác nhau về vật liệu tấm, độ dày tấm, kiểu gân, kiểu gioăng, số pass, chuẩn kết nối và điều kiện thiết kế. Vì vậy, trước khi thay thế, cần đối chiếu chính xác theo model, số serial, nameplate và điều kiện vận hành thực tế của hệ thống.

1. Phụ kiện thiết bị trao đổi nhiệt Alfa Laval gồm những gì?

Tùy theo dòng thiết bị, cấu tạo thực tế và tình trạng vận hành, phụ kiện thay thế cho bộ trao đổi nhiệt dạng tấm Alfa Laval thường bao gồm các nhóm chính sau:

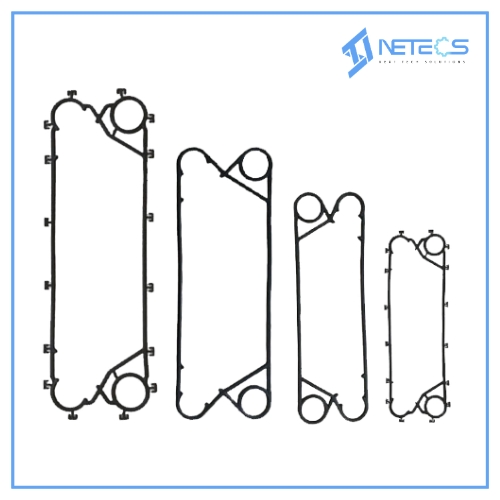

Gioăng trao đổi nhiệt

Gioăng là bộ phận làm kín giữa các tấm trao đổi nhiệt, có nhiệm vụ ngăn rò rỉ môi chất ra bên ngoài và định hướng dòng chảy bên trong cụm tấm. Đây là một trong những phụ kiện cần được kiểm tra định kỳ vì gioăng chịu tác động trực tiếp từ nhiệt độ, áp suất, hóa chất, chu kỳ đóng mở và thời gian vận hành.

Sau một thời gian sử dụng, gioăng có thể bị chai cứng, nứt, phồng, biến dạng, bong khỏi rãnh hoặc mất đàn hồi. Khi đó, thiết bị dễ xuất hiện rò rỉ tại mép tấm, rò rỉ tại khu vực cổng vào – ra hoặc không còn đảm bảo khả năng làm kín khi vận hành ở áp suất làm việc.

Một số vật liệu gioăng thường gặp gồm EPDM, NBR, FKM hoặc các vật liệu chuyên dụng khác. Việc chọn vật liệu gioăng cần dựa trên loại môi chất, nhiệt độ, áp suất, yêu cầu vệ sinh và khả năng tương thích hóa chất. Không nên thay gioăng chỉ theo màu sắc hoặc hình dáng nếu chưa xác định đúng model và điều kiện làm việc.

Tấm trao đổi nhiệt

Tấm trao đổi nhiệt là bộ phận trực tiếp tạo bề mặt truyền nhiệt giữa hai dòng lưu chất. Các tấm thường có dạng gân sóng nhằm tăng diện tích tiếp xúc, tạo dòng chảy rối và nâng cao hiệu quả truyền nhiệt.

Trong quá trình vận hành, tấm có thể gặp các vấn đề như bám cáu cặn, ăn mòn, thủng điểm, móp méo, biến dạng hoặc suy giảm khả năng truyền nhiệt. Nếu tấm bị thủng, hai dòng môi chất có thể bị lẫn vào nhau, gây ảnh hưởng nghiêm trọng đến chất lượng sản phẩm, an toàn hệ thống và chi phí xử lý sự cố.

Khi kiểm tra tấm trao đổi nhiệt, cần chú ý đến vật liệu tấm, độ dày, kiểu gân, vị trí lỗ cổng, số lượng tấm và cách sắp xếp trong cụm tấm. Việc thay sai tấm có thể làm thay đổi dòng chảy, giảm hiệu suất trao đổi nhiệt hoặc khiến thiết bị không đạt thông số vận hành ban đầu.

Bu lông siết, vòng đệm và chi tiết khung

Bu lông siết có nhiệm vụ nén chặt cụm tấm và gioăng theo đúng kích thước lắp đặt. Nếu bu lông bị rỉ sét, mòn ren, cong vênh hoặc siết không đều, thiết bị có thể bị rò rỉ, làm hỏng gioăng hoặc gây biến dạng tấm trao đổi nhiệt.

Ngoài bu lông siết, các chi tiết như tấm khung, tấm ép, thanh treo, con lăn, chân đỡ, lớp lót cao su, vòng đệm, lưới lọc cổng vào và các chi tiết phụ trợ cũng cần được kiểm tra trong quá trình bảo trì. Đây là những bộ phận thường bị bỏ qua, nhưng lại ảnh hưởng trực tiếp đến độ kín, độ ổn định và tuổi thọ của toàn bộ thiết bị.

Model thiết bị trao đổi nhiệt ALFA LAVAL

2. Khi nào cần thay phụ kiện thiết bị trao đổi nhiệt?

Doanh nghiệp nên kiểm tra và thay thế phụ kiện khi thiết bị xuất hiện các dấu hiệu bất thường sau:

·       Rò rỉ tại mép tấm, khu vực gioăng hoặc cổng kết nối.

·       Nhiệt độ đầu ra không đạt yêu cầu dù điều kiện vận hành không thay đổi.

·       Chênh áp tăng bất thường giữa đầu vào và đầu ra.

·       Lưu lượng giảm, hệ thống bơm phải làm việc nặng hơn.

·       Gioăng bị chai cứng, nứt, phồng, bong khỏi rãnh hoặc mất đàn hồi.

·       Tấm trao đổi nhiệt bị ăn mòn, thủng, móp, biến dạng hoặc bám cáu cặn nặng.

·       Bu lông siết bị rỉ sét, khó tháo lắp, mòn ren hoặc không còn đảm bảo lực siết.

·       Thiết bị đã vận hành trong thời gian dài nhưng chưa được tháo kiểm tra, vệ sinh hoặc bảo trì định kỳ.

Việc phát hiện sớm các dấu hiệu hư hỏng giúp hạn chế dừng máy đột xuất, tránh lẫn môi chất giữa hai dòng lưu chất và giảm nguy cơ phát sinh chi phí sửa chữa lớn.

3. Nhận biết lỗi thường gặp và phụ kiện cần kiểm tra

Khi thiết bị trao đổi nhiệt gặp sự cố, không nên vội thay toàn bộ phụ kiện nếu chưa xác định đúng nguyên nhân. Dưới đây là một số dấu hiệu thường gặp trong thực tế vận hành:

Bảng trên giúp người vận hành khoanh vùng nguyên nhân ban đầu, từ đó lựa chọn phụ kiện thay thế phù hợp hơn thay vì thay theo cảm tính.

4. Vì sao cần chọn đúng phụ kiện cho thiết bị Alfa Laval?

Thiết bị trao đổi nhiệt dạng tấm có yêu cầu lắp ghép chính xác. Mỗi model có thể khác nhau về kích thước tấm, kiểu gân, vật liệu, độ dày, loại gioăng, rãnh gioăng, số lượng tấm, cấu hình dòng chảy và thông số thiết kế.

Nếu sử dụng phụ kiện không phù hợp, thiết bị có thể gặp các vấn đề như:

·       Rò rỉ trong quá trình vận hành.

·       Giảm hiệu suất truyền nhiệt.

·       Tăng chênh áp và tiêu hao năng lượng.

·       Hư hỏng gioăng do sai vật liệu hoặc sai kích thước.

·       Biến dạng tấm do siết không đúng kích thước lắp đặt.

·       Không đảm bảo an toàn khi vận hành ở áp suất hoặc nhiệt độ cao.

·       Tăng thời gian dừng máy và chi phí bảo trì.

Đặc biệt, không nên chọn tấm hoặc gioăng chỉ bằng cách so sánh hình ảnh. Trong nhiều trường hợp, các phụ kiện nhìn bên ngoài khá giống nhau nhưng khác về vật liệu, độ dày, kiểu gân hoặc khả năng chịu nhiệt, chịu hóa chất. Những sai khác này có thể làm thiết bị hoạt động kém ổn định hoặc phát sinh rò rỉ sau khi lắp đặt.

5. Lưu ý khi chọn vật liệu gioăng và tấm trao đổi nhiệt

Vật liệu phụ kiện cần được lựa chọn theo điều kiện vận hành thực tế, không nên chọn theo kinh nghiệm chung cho mọi hệ thống.

Với gioăng trao đổi nhiệt, các vật liệu như EPDM, NBR, FKM hoặc vật liệu chuyên dụng sẽ phù hợp với từng nhóm môi chất, dải nhiệt độ và yêu cầu kháng hóa chất khác nhau. Ví dụ, có hệ thống ưu tiên khả năng chịu nước nóng, có hệ thống cần khả năng kháng dầu, có hệ thống lại cần khả năng chịu hóa chất hoặc nhiệt độ cao hơn.

Với tấm trao đổi nhiệt, vật liệu thường được lựa chọn dựa trên môi chất, nguy cơ ăn mòn, yêu cầu vệ sinh và môi trường làm việc. Một số hệ thống chỉ cần vật liệu thép không gỉ thông dụng, trong khi các ứng dụng có môi chất ăn mòn, nước biển, hóa chất hoặc yêu cầu đặc biệt có thể cần vật liệu cao cấp hơn.

Do đó, trước khi đặt phụ kiện, cần làm rõ ít nhất các thông tin: môi chất hai phía, nhiệt độ làm việc, áp suất làm việc, nồng độ hóa chất nếu có, yêu cầu vệ sinh, tình trạng cáu cặn và tần suất vận hành của thiết bị.

6. Các ngành thường sử dụng phụ kiện trao đổi nhiệt Alfa Laval

Phụ kiện thay thế cho thiết bị trao đổi nhiệt Alfa Laval được sử dụng trong nhiều hệ thống công nghiệp, bao gồm:

·       Nhà máy thực phẩm, đồ uống, sữa và nước giải khát.

·       Hệ thống thanh trùng, gia nhiệt và làm mát sản phẩm.

·       Nhà máy hóa chất, dược phẩm và mỹ phẩm.

·       Hệ thống HVAC, chiller, giải nhiệt trung tâm.

·       Ngành hàng hải, dầu khí và năng lượng.

·       Nhà máy xử lý nước, nước thải và môi trường.

Dây chuyền sản xuất sử dụng hơi, nước nóng, nước lạnh, glycol hoặc dung dịch công nghệ.

Mỗi ngành có yêu cầu riêng về vật liệu, độ bền hóa chất, khả năng chịu nhiệt, tiêu chuẩn vệ sinh và độ an toàn vận hành. Vì vậy, việc tư vấn lựa chọn phụ kiện cần dựa trên điều kiện sử dụng thực tế, không nên chỉ chọn theo mã tương tự hoặc phụ kiện có sẵn nếu chưa được kiểm chứng.

7. Thông tin cần cung cấp khi đặt phụ kiện Alfa Laval

Để lựa chọn đúng phụ kiện thay thế cho thiết bị trao đổi nhiệt Alfa Laval, khách hàng nên chuẩn bị các thông tin sau:

·       Model thiết bị.

·       Số serial hoặc hình ảnh nameplate.

·       Hình ảnh tổng thể thiết bị.

·       Hình ảnh phụ kiện cũ nếu có.

·       Loại phụ kiện cần thay: gioăng, tấm, bộ tấm, bu lông, tấm khung, tấm ép, lưới lọc cổng vào hoặc phụ kiện khác.

·       Số lượng cần thay thế.

·       Môi chất sử dụng ở hai phía nóng – lạnh.

·       Nhiệt độ và áp suất làm việc.

·       Ngành ứng dụng: thực phẩm, hóa chất, HVAC, hàng hải, dầu khí, xử lý nước…

·       Tình trạng hiện tại của thiết bị: rò rỉ, giảm hiệu suất truyền nhiệt, tăng chênh áp, ăn mòn, tắc nghẽn hoặc hư hỏng cơ khí.

·       Thời gian dự kiến dừng máy để bảo trì hoặc thay thế.

Việc cung cấp đầy đủ thông tin giúp quá trình kiểm tra, đối chiếu và báo giá nhanh hơn. Đồng thời, điều này cũng giúp hạn chế nhầm lẫn model, tránh chọn sai vật liệu và đảm bảo phụ kiện phù hợp với điều kiện vận hành thực tế.

8. Lưu ý khi bảo trì và thay thế phụ kiện

Khi bảo trì thiết bị trao đổi nhiệt dạng tấm, cần tuân thủ đúng quy trình tháo lắp, vệ sinh và siết lại cụm tấm. Không nên siết quá chặt, siết lệch hoặc siết không đều vì có thể làm biến dạng tấm, hỏng gioăng hoặc gây rò rỉ khi vận hành.

Một điểm cần chú ý là kích thước siết cụm tấm, thường được hiểu là khoảng cách nén cụm tấm theo khuyến nghị của nhà sản xuất hoặc tài liệu kỹ thuật. Nếu siết chưa đủ, gioăng có thể không kín. Nếu siết quá mức, tấm và gioăng có thể bị hư hỏng.

Ngoài ra, trong quá trình bảo trì cần lưu ý:

·       Vệ sinh bề mặt tấm đúng phương pháp, tránh làm xước hoặc biến dạng tấm.

·       Không dùng dụng cụ cứng làm hư bề mặt truyền nhiệt.

·       Kiểm tra kỹ rãnh gioăng trước khi lắp gioăng mới.

·       Không tái sử dụng gioăng đã chai cứng, nứt hoặc mất đàn hồi.

·       Kiểm tra tình trạng bu lông, vòng đệm, thanh treo và con lăn.

·       Siết bu lông đều hai bên, theo trình tự phù hợp.

·       Kiểm tra rò rỉ sau khi lắp đặt trước khi đưa thiết bị vào vận hành chính thức.

·       Lập kế hoạch dự phòng gioăng, tấm hoặc bộ phụ kiện cho các thiết bị quan trọng để giảm thời gian dừng máy.

Bảo trì đúng cách không chỉ giúp xử lý sự cố hiện tại mà còn kéo dài tuổi thọ thiết bị, duy trì hiệu suất truyền nhiệt và giảm chi phí vận hành trong dài hạn.

9. Cung cấp phụ kiện thay thế cho thiết bị trao đổi nhiệt Alfa Laval

Chúng tôi cung cấp và tư vấn lựa chọn phụ kiện thay thế cho thiết bị trao đổi nhiệt Alfa Laval theo từng model và điều kiện sử dụng thực tế. Các nhóm phụ kiện bao gồm gioăng, tấm trao đổi nhiệt, bộ tấm, bu lông siết, tấm khung, tấm ép, lưới lọc cổng vào và các phụ kiện liên quan.

Với kinh nghiệm trong lĩnh vực thiết bị trao đổi nhiệt công nghiệp, chúng tôi hỗ trợ khách hàng kiểm tra thông tin thiết bị, xác định đúng loại phụ kiện cần thay thế và đề xuất giải pháp phù hợp nhằm đảm bảo hệ thống vận hành ổn định, an toàn và hiệu quả.

Tùy theo nhu cầu thực tế, khách hàng có thể được tư vấn phương án thay thế từng phụ kiện riêng lẻ, thay bộ tấm hoàn chỉnh hoặc chuẩn bị sẵn phụ kiện dự phòng cho các thiết bị quan trọng trong dây chuyền sản xuất.

10. Liên hệ tư vấn phụ kiện trao đổi nhiệt Alfa Laval

Nếu doanh nghiệp của bạn đang cần thay thế gioăng, tấm trao đổi nhiệt, bộ tấm hoặc các phụ kiện cho thiết bị Alfa Laval, hãy liên hệ với chúng tôi để được tư vấn chi tiết.

Chỉ cần gửi model, hình ảnh nameplate, hình ảnh thiết bị và thông tin vận hành cơ bản, đội ngũ kỹ thuật sẽ hỗ trợ kiểm tra, đối chiếu và đề xuất phụ kiện phù hợp với hệ thống của bạn.
